ABSENCPS Series

설치부터 운영까지 고려한 패널

내열성과 강도를 고려한 유리섬유 강화 플라스틱 하우징에 전원·제어 기능을 통합했습니다. 사전 조립 구조로 패널의 평탄도를 확보하고 설치 과정을 간소화합니다.

벌집 구조에서 영감을 받은 하우징으로 강성과 공간 효율을 고려

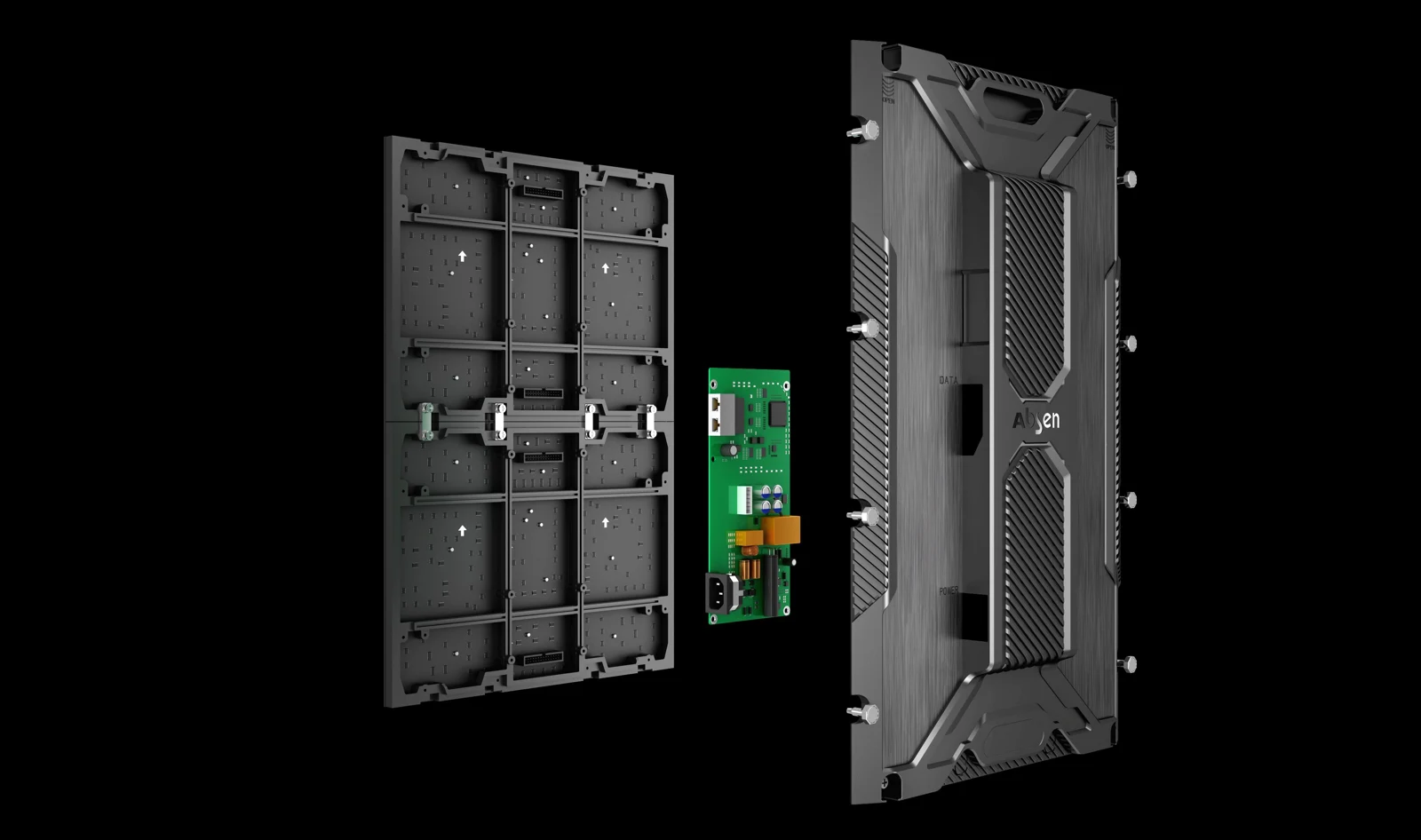

3-in-1 보드와 유지보수용 후면 커버 통합

캐비닛 내부 케이블을 없앤 간결한 하드웨어 구조

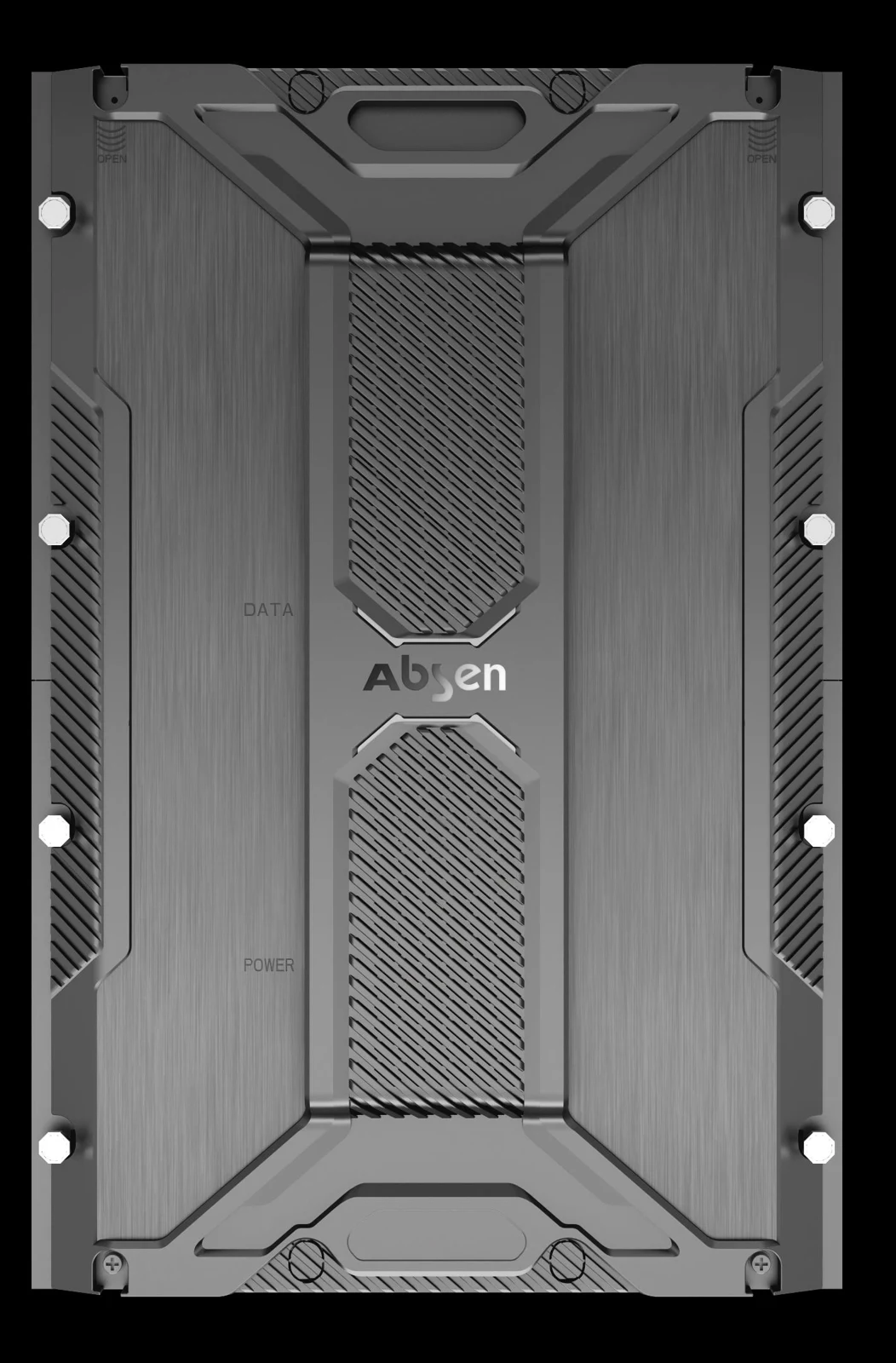

가볍고 슬림한 패널

표준 패널은 320 × 480 × 46.5 mm입니다. 얇고 가벼운 구조로 운반과 설치 부담을 줄이고 벽면 공간을 효율적으로 사용합니다.

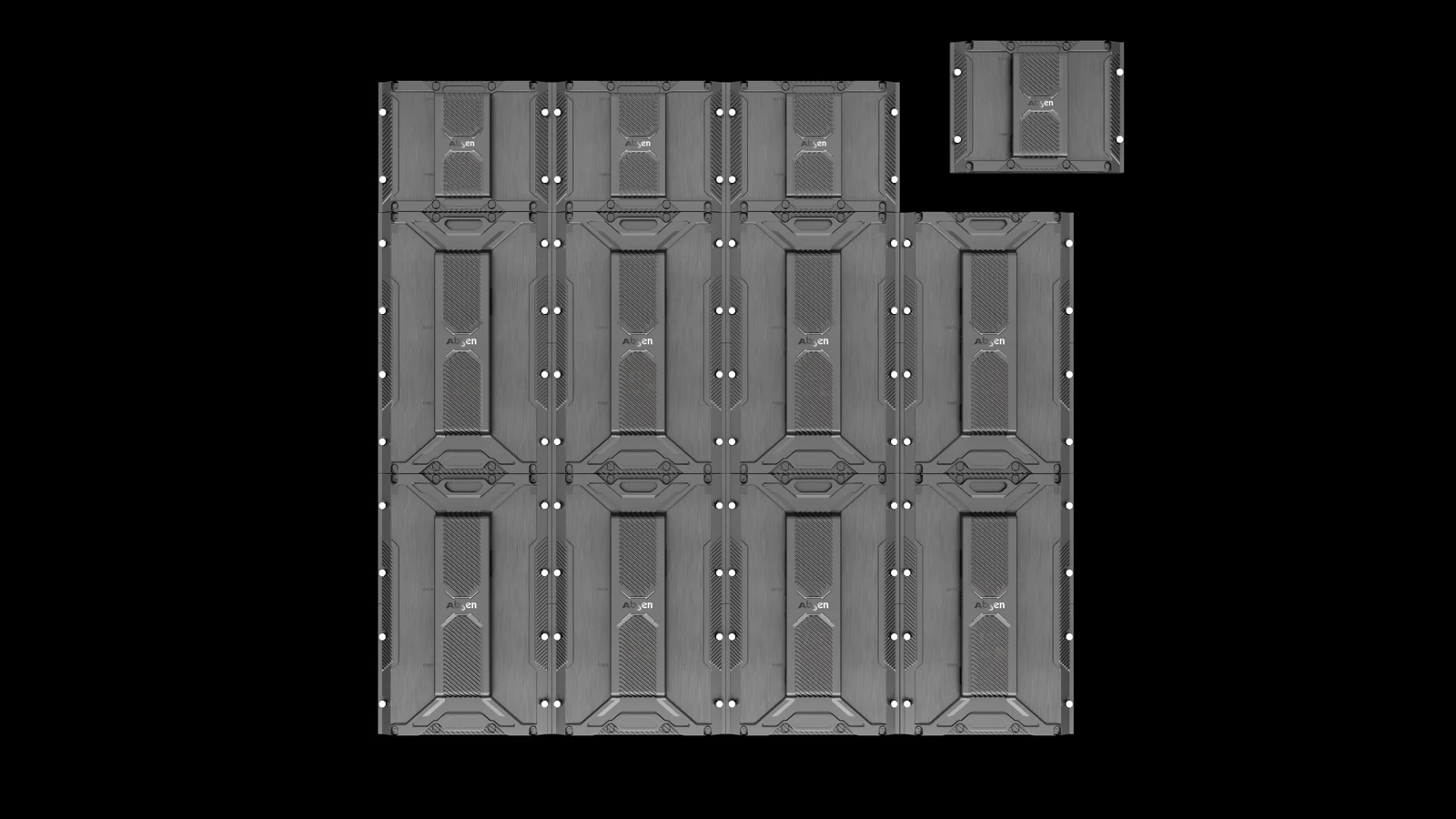

표준·소형 패널 조합

320 × 480 mm 표준 패널과 320 × 240 mm 소형 패널을 수직으로 연결해 화면 높이를 다양하게 구성할 수 있습니다.

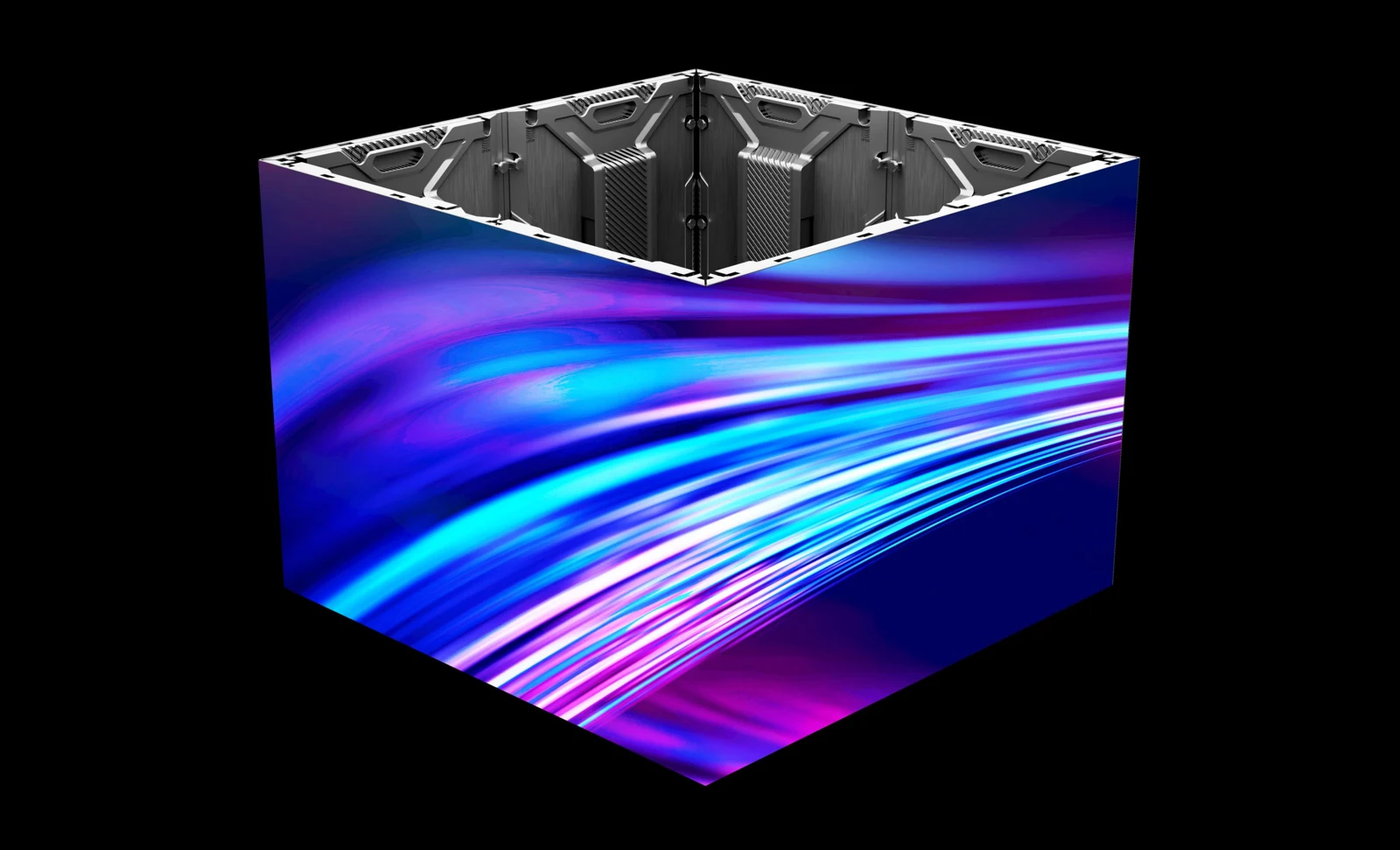

L자 코너·기둥 래핑

L자형 코너와 기둥을 감싸는 화면으로 공간에 맞는 디자인을 구현합니다. 코너 기능은 기본 사양이 아닌 선택 구성입니다.

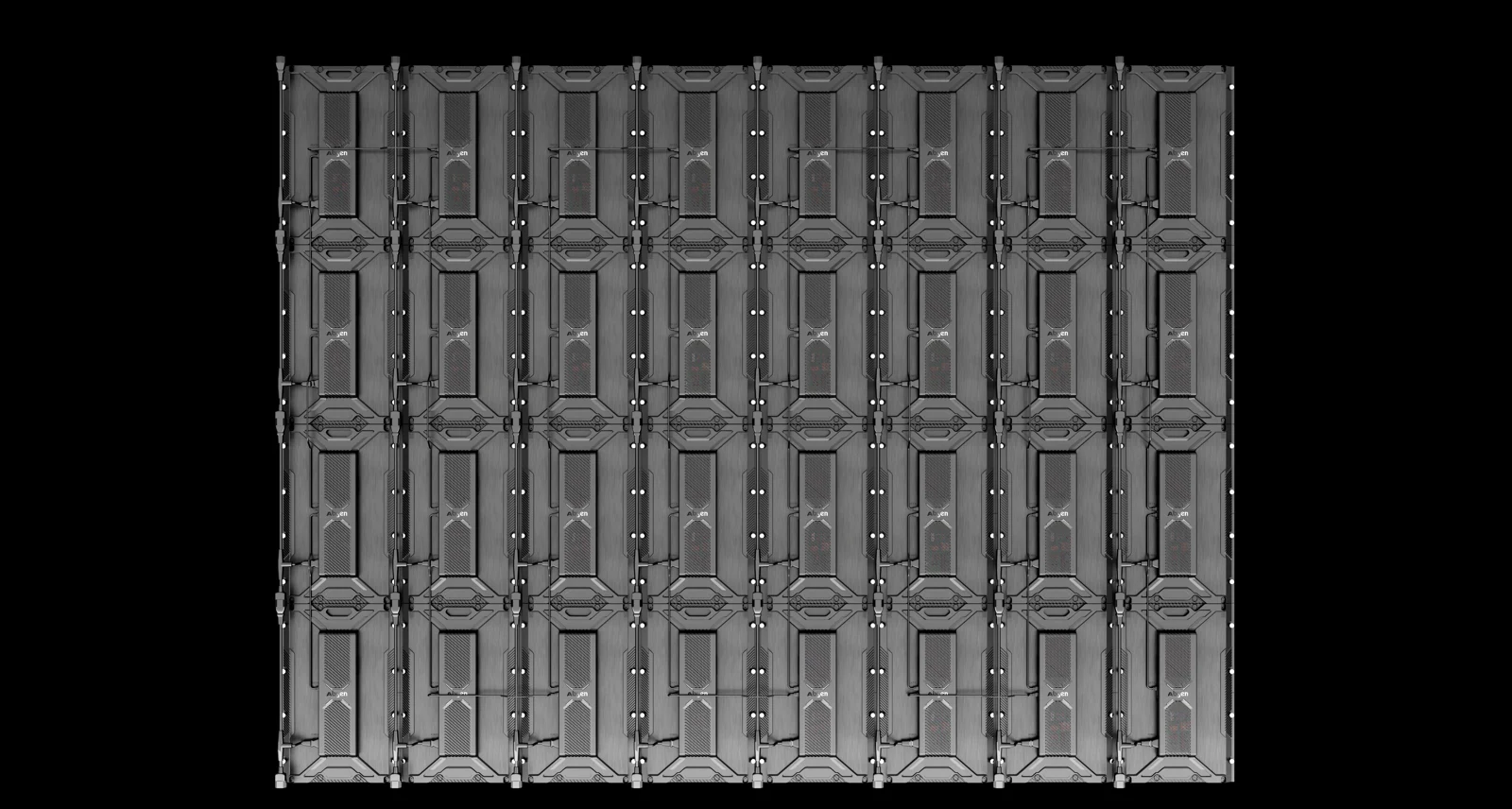

간편한 외부 연결

이더넷 케이블로 신호를 연결하고 T형 커넥터로 전원을 연결합니다. 패널 내부는 케이블 없는 구조로 정리되어 있습니다.

선명한 영상 표현

3840 Hz 주사율, 13비트 그레이스케일, 600 nit 밝기를 지원합니다. 촬영 시 스캔 라인 감소를 고려한 고주사율 설계입니다.

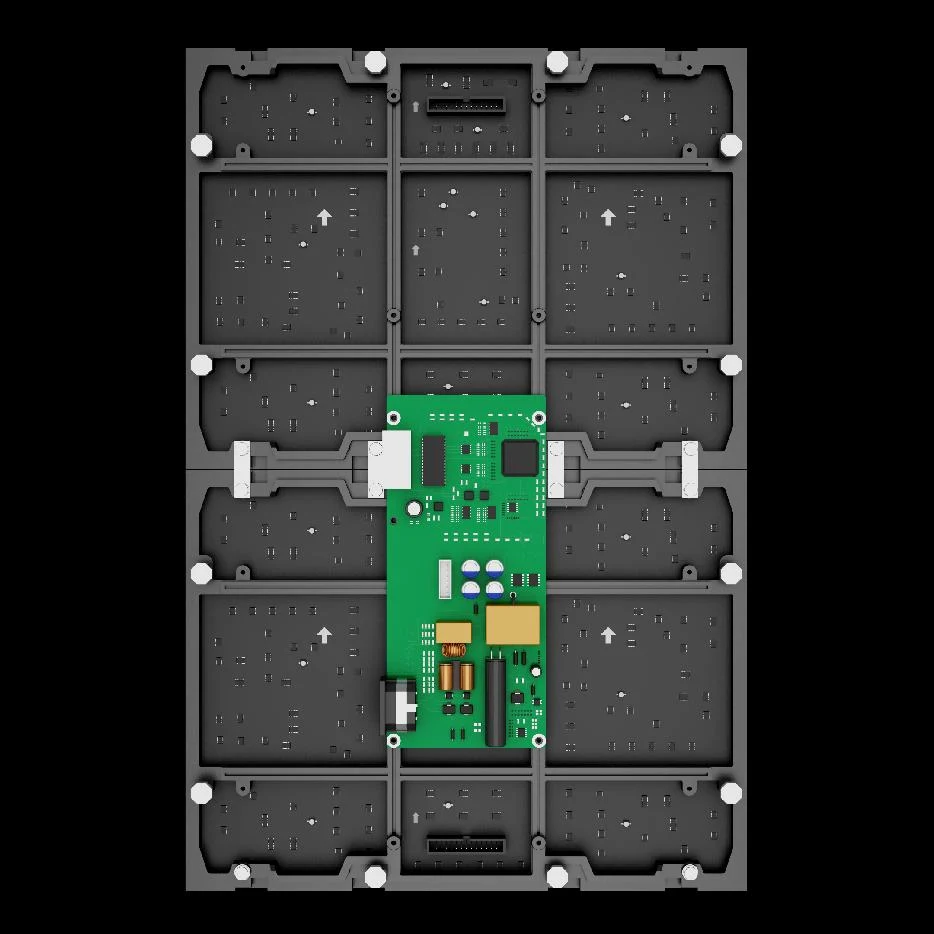

케이블 없는 내부 구조

캐비닛 내부의 복잡한 케이블 연결을 없애고 보드 중심으로 구성해 설치와 유지보수 접근을 단순화했습니다.

빠르고 간편한 설치

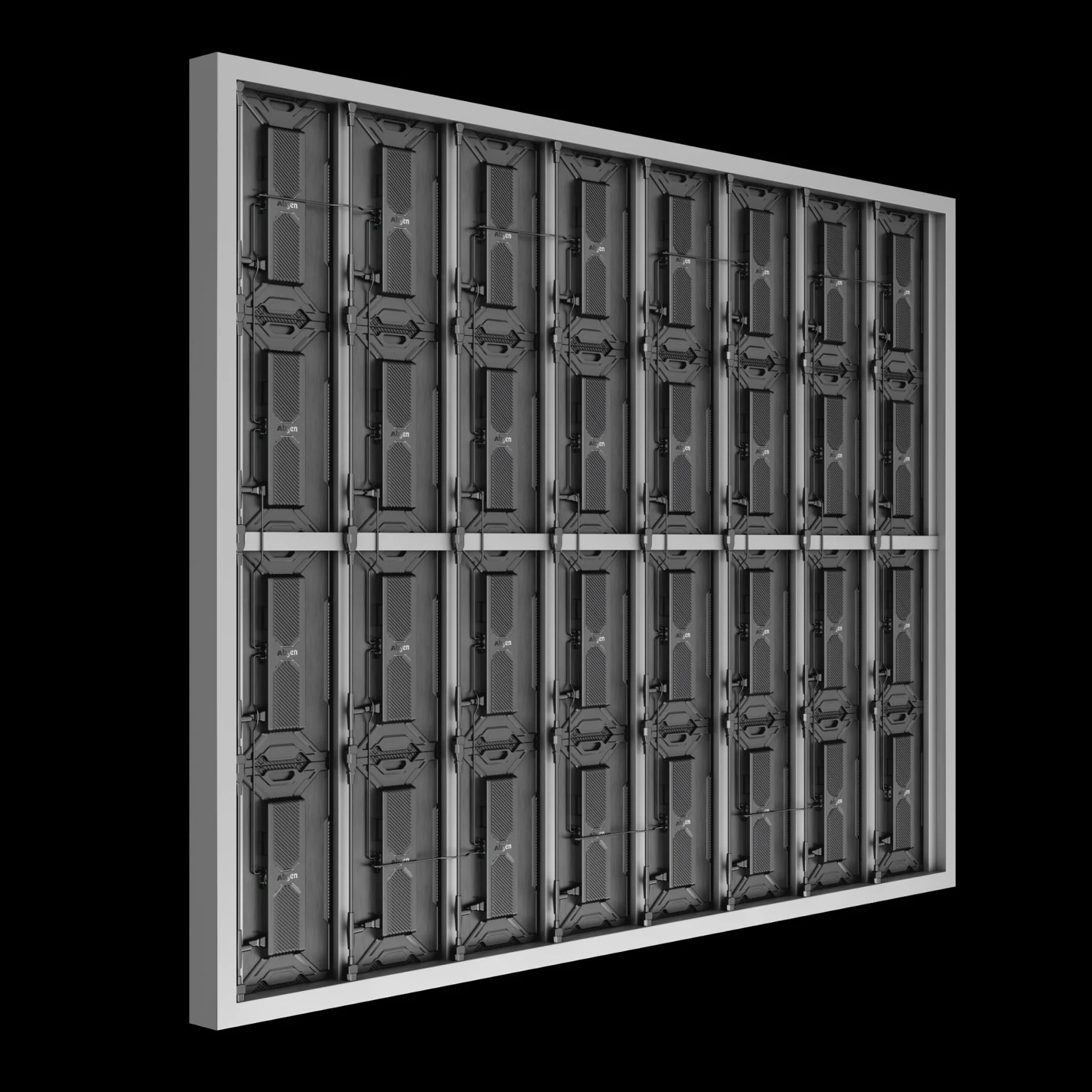

제조사 자료는 화면 면적 30 m² 이하, 높이 4 m 미만에 자석 방식을 제안합니다. 현장 모듈 조립형 LED에 사용하는 범용 철제 구조물과 호환하도록 설계했습니다.

자석 부착 방식으로 설치 과정을 간소화

직접 자석 설치용 안전 로프 솔루션 선택 가능

기존 구조물의 규격과 고정 조건은 현장별 확인

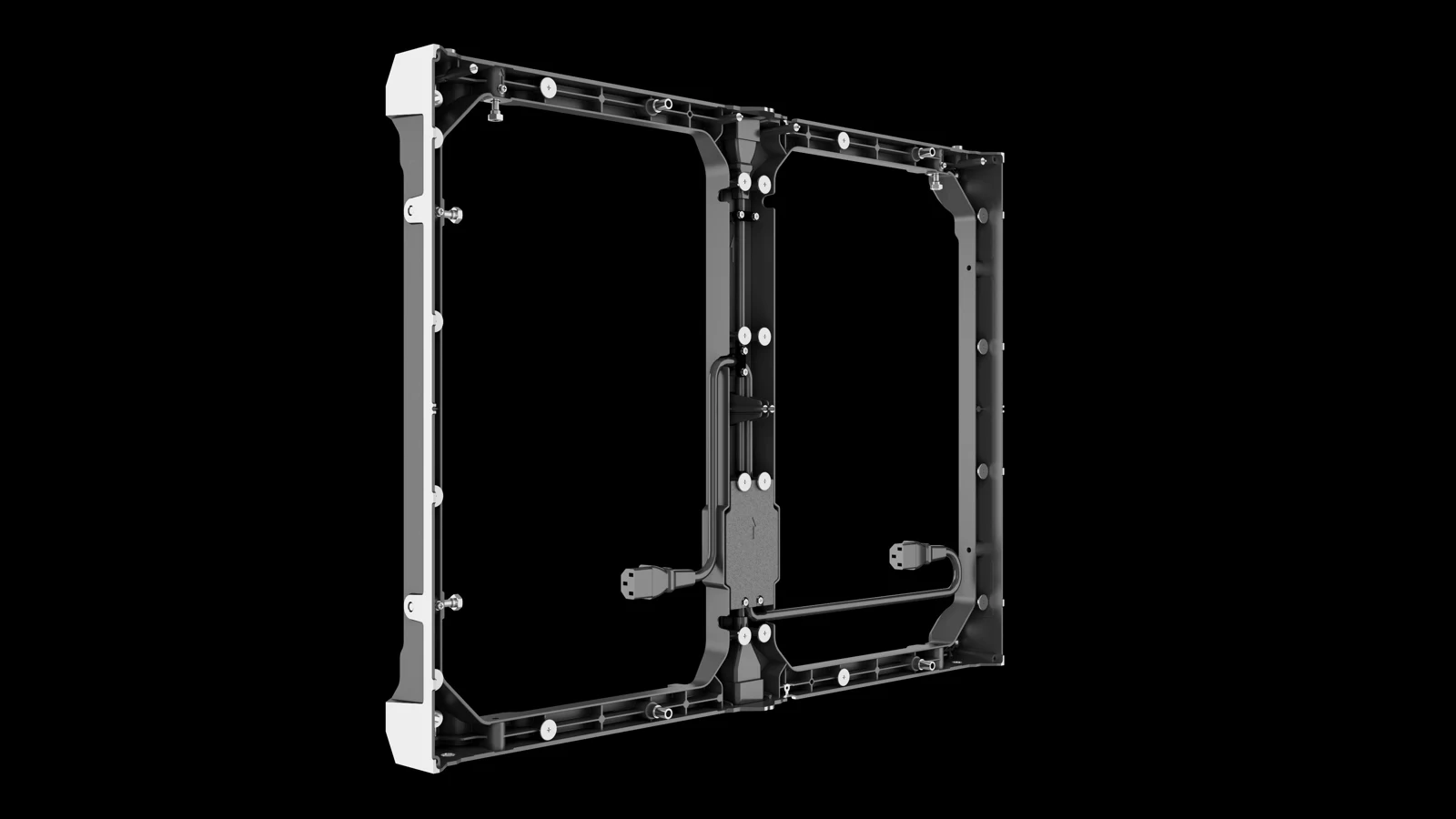

프레임 설치

대형 화면의 평탄도 확보

제조사 자료는 화면 면적 30 m² 초과, 높이 4 m 초과의 대형 화면에 다이캐스팅 알루미늄 프레임을 제안합니다. 벽면 설치, 적층 설치와 천장 설치를 지원합니다.

표준 프레임 640 × 480 mm, 선택 구성 320 × 480 mm / 320 × 240 mm

연결 플레이트로 사각 튜브 구조물에 고정

AC 연결 케이블 내장 및 고정 나사 홀 제공

설치 방식별 면적·높이 조건은 제조사 소개 자료의 권장 범위입니다. 경계 조건과 구조물 강도, 하중, 안전 로프 구성은 설치 현장에 맞춰 확인합니다.

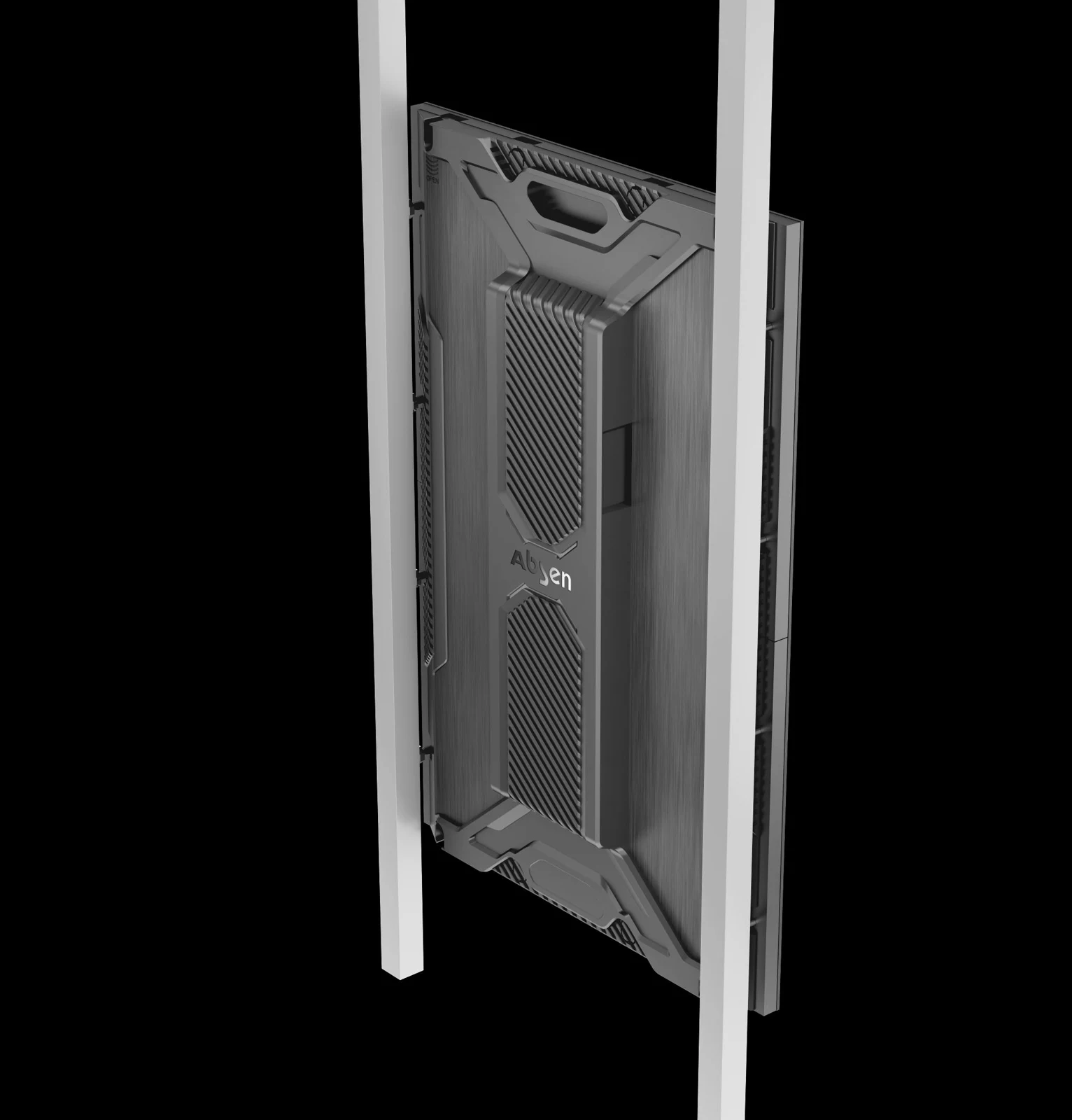

8개 자석으로 정밀하게

맞춤 설계된 8개 자석과 전용 조정 도구로 패널의 평탄도를 조절합니다. 화면 연결부의 높이 차이를 정밀하게 조정해 섬세한 영상 표현을 돕습니다.

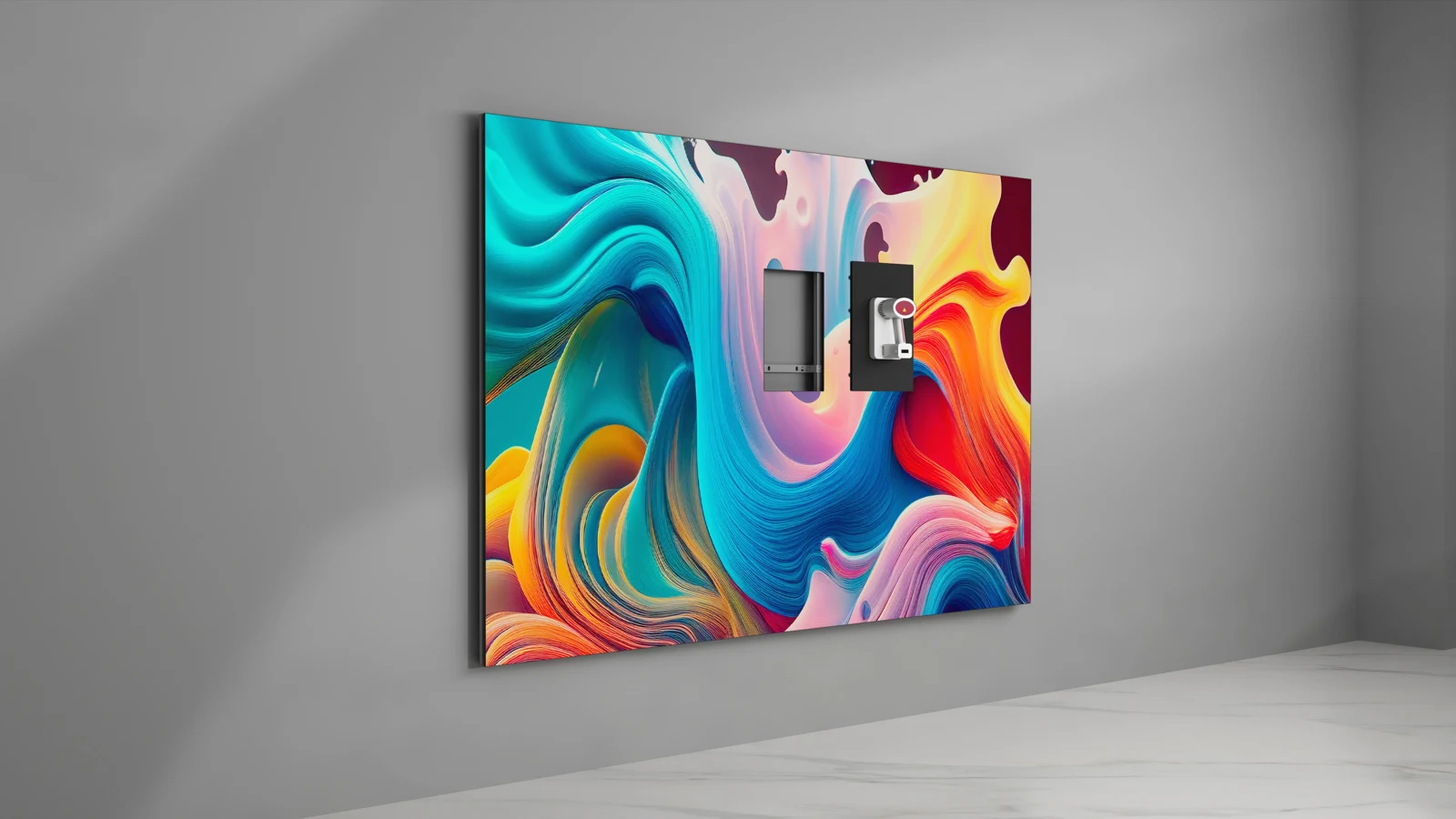

전면 유지보수

후면 통로 없이 관리

진공 방식의 유지보수 도구를 사용해 전면에서 패널을 분리하고 관리합니다. 별도 후면 점검 통로 없이 접근할 수 있어 벽면 설치 공간을 효율적으로 활용합니다.
