ARTIST PASSIVE SYSTEM
T45와 함께 저역을 채우는 15인치 서브우퍼

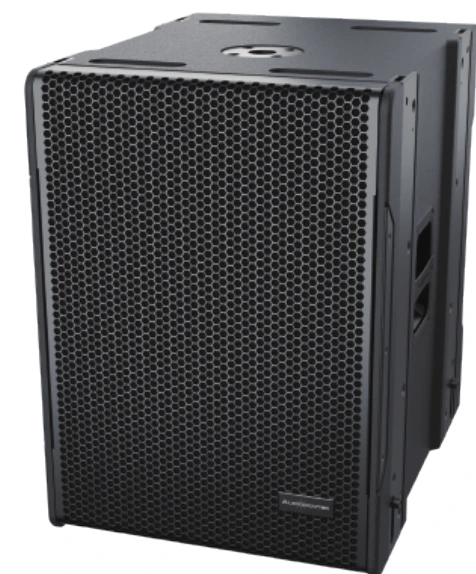

Artist T115S는 T45 라인어레이와 함께 사용하는 15인치 패시브 서브우퍼입니다. 예배당, 다목적 홀, 연회장과 상업 공간에서 음성·음악 시스템의 저역을 보강합니다.
커스텀 15인치 저역 드라이버에 4인치 보이스코일을 적용했습니다. 주파수 응답은 무향실 −6dB 기준 35Hz부터 300Hz까지이며, 외부 앰프와 액티브 크로스오버를 사용하는 시스템으로 구성합니다.
CNC 가공 목재 캐비닛은 홈과 돌기를 맞물리는 구조로 제작하고 폴리우레아 코팅으로 마감했습니다. 플라잉 설치를 지원하며, T45와의 배치·수량·크로스오버 설정은 현장 조건에 맞춰 설계합니다.
주요 특징
T45 시스템의 저역 보강
15인치 드라이버가 저역을 담당합니다. T45의 중고역과 역할을 나눠 전체 시스템을 구성합니다.
외부 앰프와 프로세싱 구성
8Ω 패시브 서브우퍼로 외부 파워앰프가 필요합니다. 액티브 크로스오버를 사용해 메인 스피커와 저역 대역을 연결합니다.

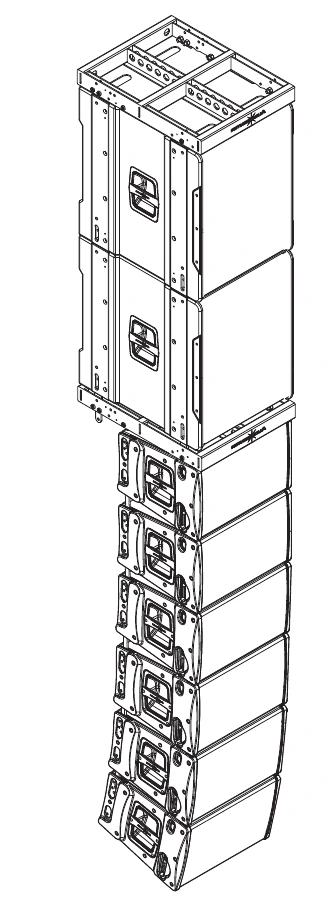

플라잉 설치 지원
설치 조건에 맞는 하드웨어와 배열을 선택해 시스템을 구성합니다. 지상 배치와 플라잉 배열은 현장 설계에서 결정합니다.

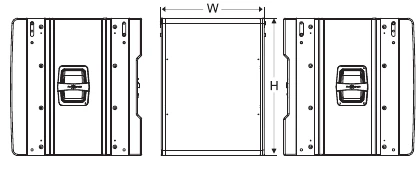

목재 캐비닛과 폴리우레아 코팅
폭 438mm, 높이 600mm, 깊이 570mm의 캐비닛으로 제작했으며 순중량은 42kg입니다. 운반용 케이스·돌리·레인백을 선택할 수 있습니다.
제품 사양
| 형식 | 패시브 컴팩트 서브우퍼 |
|---|---|
| 주파수 응답 (무향실, −6dB) | 35Hz부터 300Hz까지 |
| 출력 (제조사 표기) | 700W |
| 최대 계산 음압 (1m) | 연속 127dB / 프로그램 130dB / 피크 133dB |
| 저역 드라이버 | 커스텀 15인치 × 1 / 4인치 보이스코일 |
| 크로스오버 방식 | 외부 액티브 크로스오버 |
| 임피던스·핀 연결 | 8Ω / +2, −2 |
| 앰프 채널당 연결 | 최대 2대 / 4Ω |
| 입력 커넥터 | NL4 × 2 |
| 캐비닛·마감 | CNC 가공 목재 / 폴리우레아 코팅 / 기본 검정 |
| 크기 (폭 × 높이 × 깊이) | 438 × 600 × 570mm |
| 순중량 | 42kg |
T45 + T115S 시스템 구성
T115S가 저역을 담당하고 T45가 중고역을 전달하는 조합입니다. 외부 파워앰프와 크로스오버·시스템 프로세싱을 포함해 설계하고, 청중석과 설치 위치에 맞춰 수량을 정합니다.
