교회 LED 전광판을 설치할 때는 화면으로 보낼 영상과 강단에서 사용할 장비의 연결도 함께 준비해야 합니다. 잠실중앙교회는 전광판 크기를 여러 안으로 검토하면서, 강단의 노트북 영상을 방송실로 보내는 배선과 음향용 STP 케이블 설치를 요청하셨습니다.
저희는 강단 중앙에 SMD P1.86mm 172인치 전광판을 설치하고, 좌우 음향배선과 노트북용 영상·인터넷 연결을 함께 진행했습니다. 화면을 구성하는 작업부터 천장 속 배선, 방송실 장비 연결까지 이어진 현장입니다.
172인치 화면은 어떻게 구성했나요?
가로 3.84m, 세로 2.08m의 화면을 강단 중앙 벽면에 설치했습니다. 높이가 다른 두 규격의 캐비닛을 조합하고, 컬러라이트 X6로 영상을 처리하는 구성입니다.
| 항목 | 설치 구성 |
|---|---|
| 화면 | SMD P1.86mm / 172인치 |
| 가로 × 세로 | 3,840 × 2,080mm |
| 화면 해상도 | 2,064 × 1,118픽셀 |
| 화면 비율 | 약 16:8.7 |
| 캐비닛 | 640 × 480mm 18개(가로 6 × 세로 3), 640 × 640mm 6개(가로 6 × 세로 1) / 총 24개 |
| 모듈 | 320 × 160mm / 156장 |
| LED 칩 | KNLIGHT SMD1515 |
| 밝기·주사율 구성 사양 | 800nits 이상 / 7,680Hz 이상 |
| 제어 장비 | 컬러라이트 X6 1대 / 수신카드 24개 |
| 전원장치 | SMPS 24개 / 전광판 전용 분전함 |
| 예비 부품 구성 | 모듈 15장 / 수신카드 1개 / 전원장치 1개 |
밝기와 주사율은 구성 사양이며 현장 실측값을 뜻하지 않습니다. 화면 자체의 픽셀 수와 방송실에서 입력하는 영상 해상도도 구분해 설명합니다.
화면과 기존 영상 장비를 연결한 주요 제품
컬러라이트 X6 제품에 대해 더 알아보기
X6는 입력 영상을 받아 LED 화면에 맞게 처리하는 전광판 프로세서입니다. HDMI·DVI·SDI 입력과 영상 스케일링을 지원해 서로 다른 영상 장비와 LED 화면 사이를 연결합니다. 이번 현장에서는 방송실 랙에 설치해 전광판 영상을 처리하도록 구성했습니다.

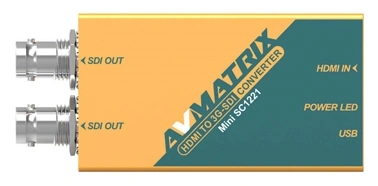

에이브이매트릭스 Mini SC1221 제품에 대해 더 알아보기
Mini SC1221은 HDMI 영상을 SDI로 변환하는 소형 컨버터입니다. 강단 노트북의 HDMI 출력을 SDI 배선과 연결하는 역할로 구성했습니다. 노트북의 출력 단자를 방송실까지 이어지는 영상 선로에 연결할 수 있어, 강단에서 사용하는 영상 소스를 방송 시스템에 넣는 데 활용합니다.

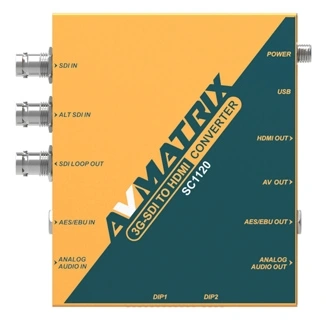

에이브이매트릭스 SC1120 제품에 대해 더 알아보기
SC1120은 SDI 신호를 HDMI·AV로 변환하는 스케일컨버터입니다. 강단에서 보낸 SDI 영상을 방송실의 HDMI 장비로 연결하고, 오디오를 분리하는 구성에 사용했습니다. 영상 신호와 음향 신호를 각각 필요한 장비로 연결해 기존 영상 스위처와 오디오 믹서를 함께 활용할 수 있습니다.

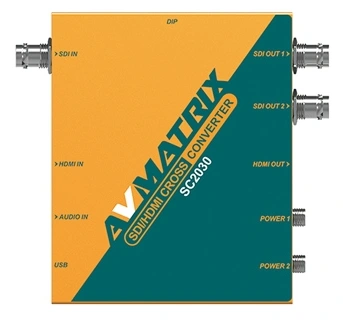

에이브이매트릭스 SC2030 제품에 대해 더 알아보기
SC2030은 SDI와 HDMI 신호를 다루는 업·다운·크로스컨버터입니다. 단자 변환과 영상 포맷 조정이 필요한 연결 구간에서 사용하는 장비로, 이번 영상시스템 연결에도 포함했습니다. 기존 장비의 입출력 방식이 서로 다를 때 변환장치를 사이에 두어 영상 경로를 구성할 수 있습니다.
강단 벽면의 프레임부터 화면 조립까지
먼저 화면이 들어갈 위치와 배선 경로를 확인했습니다. 강단 중앙 벽면에 프레임을 설치하고, 수평·수직 구조를 잡은 뒤 LED 캐비닛을 조립했습니다. 천장 안쪽의 배선 작업도 함께 진행해 화면 뒤와 방송실로 이어지는 연결을 준비했습니다.
캐비닛 조립 후에는 수신카드와 전원 연결을 진행하고 전면 모듈을 부착했습니다. 모듈을 조립하면서 화면 출력도 확인했습니다. 전광판용 전원은 전용 분전함으로 구성했습니다.
음향배선은 강단 좌우에 각각 2라인씩
음향배선에는 교회에서 요청하신 STP 방식을 반영했습니다. 록스톤 HFCA6P75 CAT6a S/FTP 케이블로 강단 왼쪽 2라인, 오른쪽 2라인을 배선했습니다. RJ45 연결부도 함께 구성했습니다.
기존 선로가 천장 쪽을 지나 강단 전면으로 이어지는 환경을 확인한 뒤, 방송실과 강단 사이의 케이블 작업을 진행했습니다. 화면 설치와 함께 음향 연결에 필요한 선로까지 준비한 것이 이번 공사의 한 축입니다.
강단 노트북 영상도 방송실로 연결했습니다
강단에는 노트북을 위한 영상 단자와 인터넷 배선을 준비했습니다. 영상은 HDMI와 SDI 변환장치를 이용해 방송실로 연결하는 구성입니다. 방송실에서는 기존 영상 장비와 연결해 화면을 운용하도록 작업했습니다.
전광판 프로세서와 변환장치는 역할이 다릅니다. 컨버터가 장비 사이의 신호 연결을 맡고, X6는 전광판으로 보낼 영상을 처리합니다. 강단에서 넣는 소스와 방송실에서 선택하는 영상이 어느 경로로 화면에 도달하는지 함께 살피며 연결했습니다.
화면과 배선을 함께 준비한 잠실중앙교회
이번 현장은 172인치 전광판 설치와 강단 좌우 음향배선, 노트북용 영상·인터넷 연결을 함께 진행한 사례입니다. 화면을 설치하는 벽면 구조부터 천장 경로와 방송실 연결까지 하나의 작업 범위로 준비했습니다.
교회 전광판과 배선을 함께 계획하고 계신다면, 강단·방송실 사진과 기존 장비 모델, 연결하고 싶은 노트북이나 영상 소스를 알려 주세요. 화면의 설치 위치와 함께 필요한 음향·영상 선로를 검토해 드리겠습니다.
