스튜디오 시공은 카메라가 놓이는 촬영실과 화면을 확인하고 녹화하는 조정석을 함께 구성하는 작업입니다. 칼라미디어는 조선비즈 스튜디오에 다중 카메라 영상 시스템과 오디오, 천장 조명, 배경 설비를 설치했습니다. 촬영실은 카메라와 프롬프터를 중심으로, 조정석은 스위처와 녹화·모니터링 장비를 중심으로 구성했어요.
촬영실과 조정석을 연결하는 주요 제품

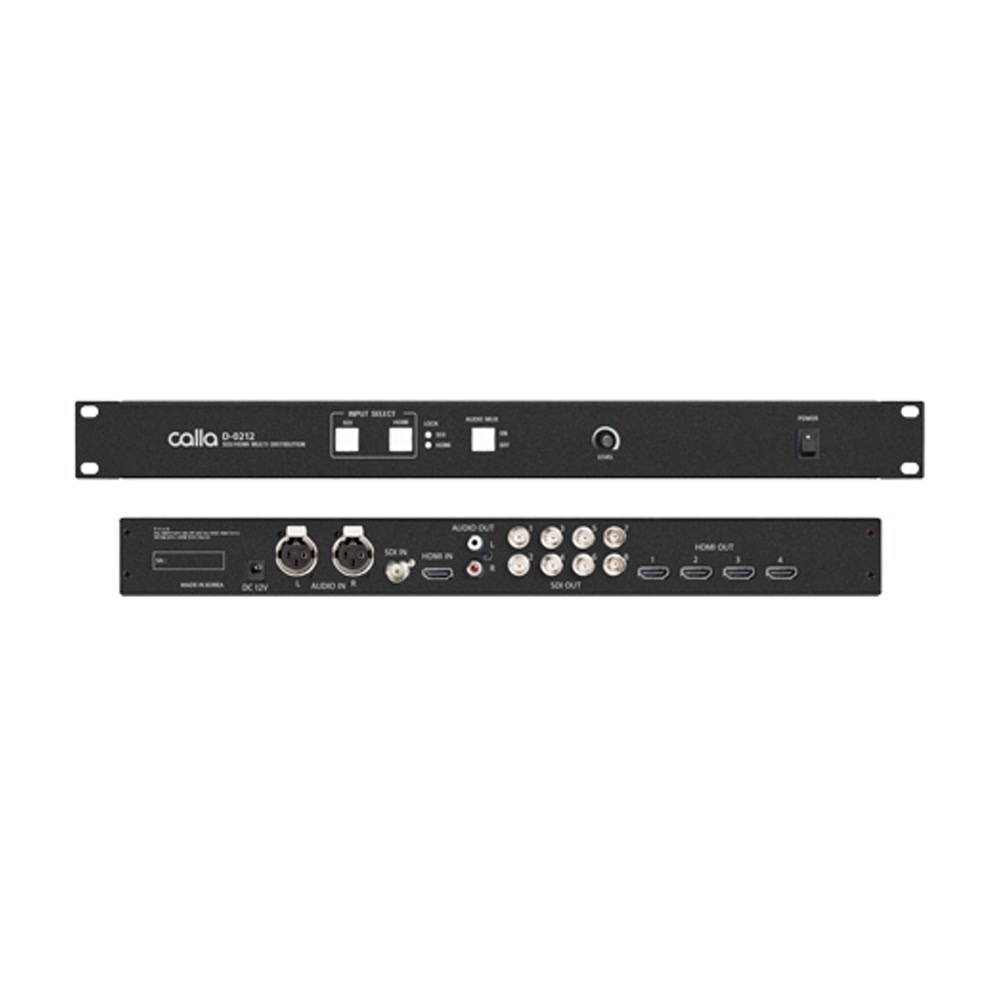

칼라 D-0212 제품에 대해 더 알아보기
D-0212는 SDI·HDMI 영상의 분배에 사용하는 장비입니다. 이번 현장에서는 스위처와 녹화기, 모니터를 묶은 영상 조정 시스템에 1대를 구성했습니다. 화면을 여러 장비에서 확인해야 하는 스튜디오에서는 분배 장비와 각 장비의 입력 단자를 함께 검토해야 합니다.

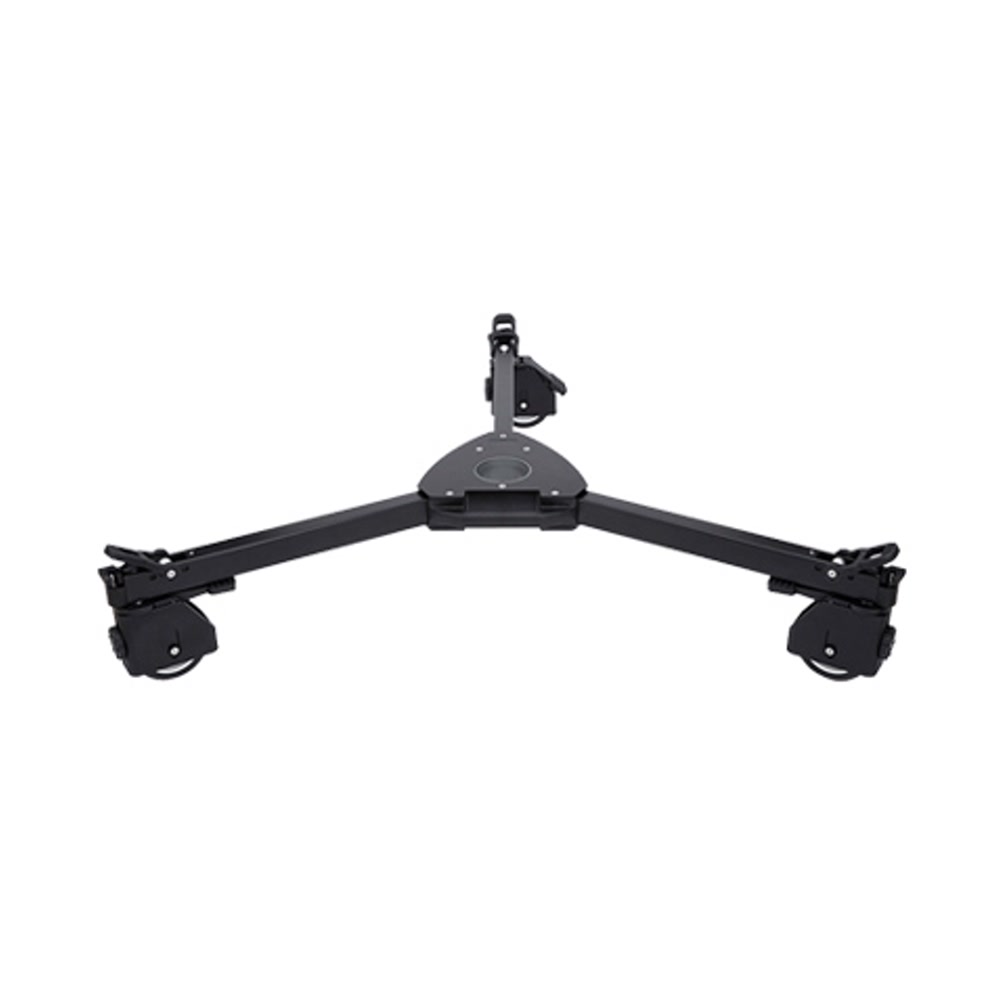

캠기어 Dolly L 제품에 대해 더 알아보기
Dolly L은 삼각대를 받쳐 이동할 수 있게 하는 달리입니다. 조선비즈에는 V10P AL Kit 삼각대와 함께 1대를 구성했습니다. 프롬프터를 사용하는 카메라는 본체뿐 아니라 프롬프터까지 포함한 장착 상태를 살피고, 받침과 이동 공간을 함께 고려하는 것이 좋습니다.

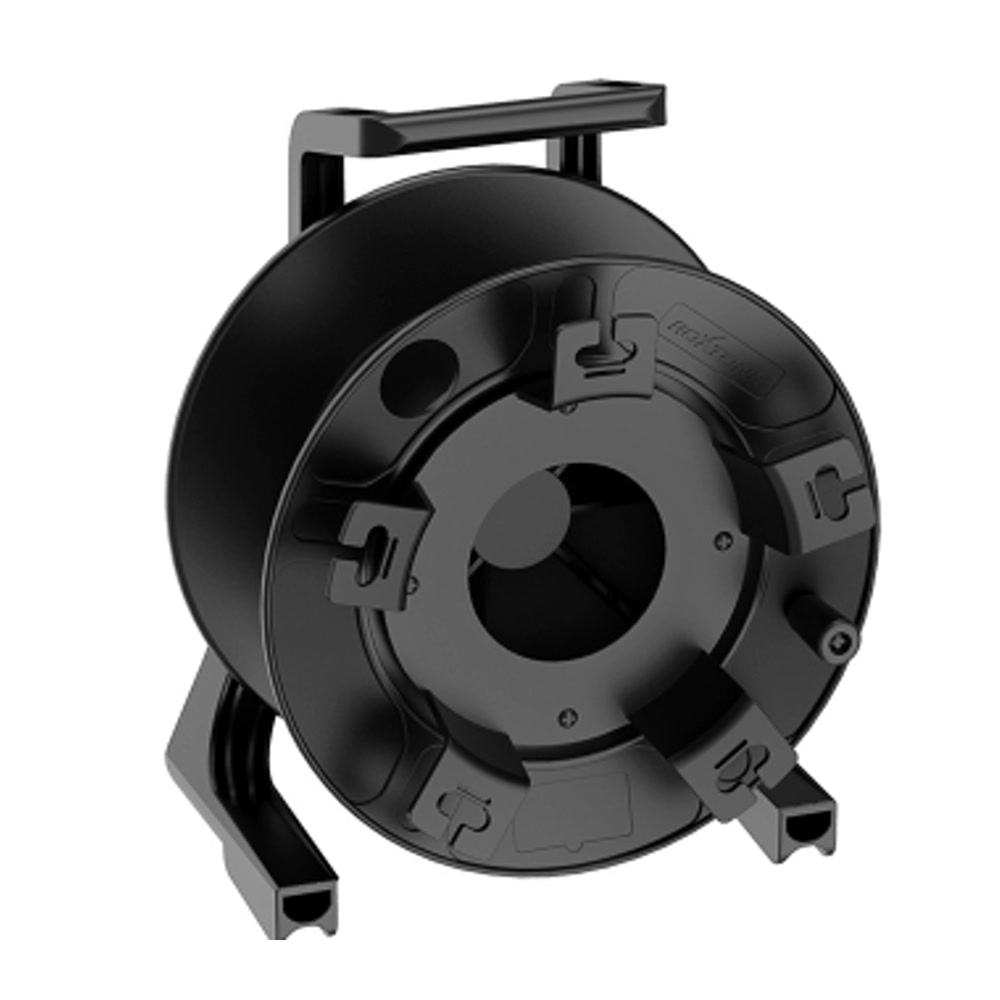

록스톤 PCD310 제품에 대해 더 알아보기
PCD310은 긴 케이블을 감아 보관하고 풀어 사용하는 케이블 릴입니다. 이번 구성에는 릴 5개와 각 50m 길이의 4C BNC 케이블 5개를 포함했습니다. 릴의 수납 길이는 케이블 외경에 따라 달라지므로 사용할 케이블과 함께 확인해야 합니다. 카메라별 배선을 준비할 때 보관과 회수 방식까지 함께 정할 수 있습니다.

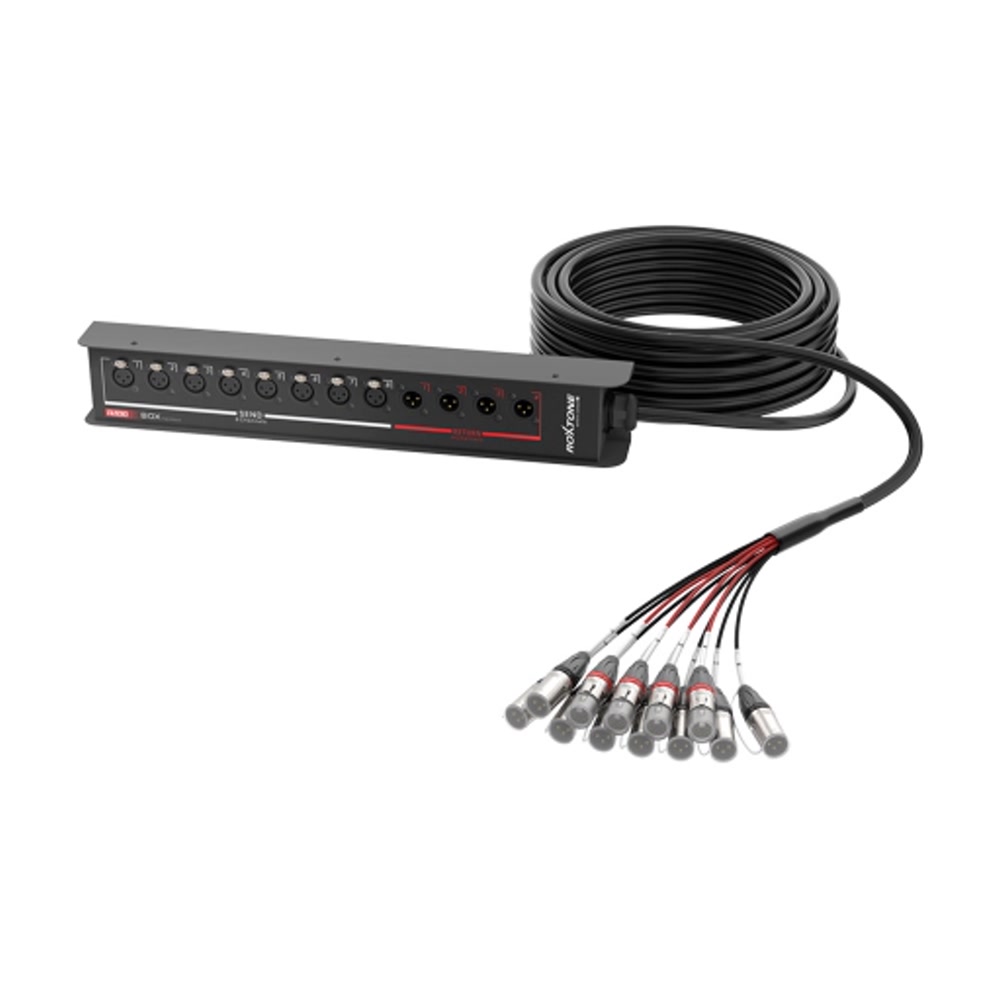

록스톤 SFBN0804L20 제품에 대해 더 알아보기
SFBN0804L20은 8입력·4출력, 길이 20m의 오디오 멀티박스입니다. 여러 오디오 회선을 한 묶음으로 연결하는 제품으로, 이번 스튜디오에는 1대를 구성했습니다. 카메라 영상과 별도로 마이크 신호를 모으는 오디오 장비도 함께 마련해 촬영과 음성 수음의 연결을 갖췄습니다.
어떤 장비로 촬영과 화면 전환을 구성했나요?
촬영용 카메라는 소니 PXW-Z90 5대, 화면 전환은 BON BVS-300을 중심으로 구성했습니다. 카메라 받침은 캠기어 Mark4 AL Kit 4대와 V10P AL Kit 1대로 나누고, 17인치 프롬프터를 함께 마련했습니다.
| 구분 | 주요 장비와 수량 |
|---|---|
| 카메라 | SONY PXW-Z90 5대, ACC-V1BPA 배터리·충전기 세트 5개 |
| 삼각대·달리 | Camgear Mark4 AL Kit 4대, V10P AL Kit 1대, Dolly L 1대 |
| 프롬프터 | JC Prom KSH17 17인치 1대 |
| 영상 전환 | BON BVS-300 자막기 내장형 10채널 스위처 1대 |
| 녹화 | Blackmagic HyperDeck Studio Mini 1대, I-O DATA GV-HDREC 1대 |
| 영상 분배·모니터링 | CALLA D-0212 1대, BON BEM-182 18.5인치 모니터 1대, 삼성 32인치 TV 2대 |
| 영상 연결 | 4C BNC 케이블 50m 5개, ROXTONE PCD310 릴 5개 |
| 오디오 | Soundking DM20M 20채널 디지털 믹서 1대, SONY UWP-D11 무선마이크 2세트, ROXTONE SFBN0804L20 1대 |
조정석에는 영상 전환용 컨트롤 패널과 모니터, 녹화 장비를 모았습니다. 촬영실을 바라보는 창 앞에 조작 공간을 두고, 담당자가 촬영 공간과 모니터를 함께 살필 수 있도록 배치했습니다. 영상 장비 옆에는 디지털 믹서도 자리합니다.
여러 카메라의 입력을 한 화면에서 확인하는 멀티뷰와 별도 모니터를 함께 구성했습니다. 촬영 공간에서 만든 영상을 조정석에서 확인하고 전환·녹화할 수 있도록 장비를 연결한 것이 이번 영상 시스템의 중심입니다.
천장 조명과 배경 설비를 함께 설치했습니다
천장에는 레이스웨이 구조와 함께 Tolifo GK-J-100WAB 100W 조명 8대를 설치했습니다. DMX 디머 콘솔 1대를 구성하고, 별도로 GK-S120B 120W 스탠드 조명 2대와 스탠드 2대를 마련했습니다. 천장에 고정하는 조명과 바닥에서 위치를 잡는 조명을 구분한 구성입니다.
저희는 천장 설비 작업을 진행한 뒤 조명과 연결 배선을 설치했습니다. 조명은 카메라가 놓이는 바닥 공간과 함께 검토해야 해요. 천장 설치 구조와 촬영 장비 배치를 함께 잡아야 촬영 구도에 맞춰 조명을 운용할 수 있습니다.
배경은 Superior 종이배경지 272cm × 11m 규격 3롤과 KUPO 오토폴 2개, 배경용 3훅 1개로 구성했습니다. 배경지의 전개·고정을 위한 엑스판 3세트, 수퍼클램프 2개와 카운터웨이트 3조도 함께 마련했습니다.
암막과 흡음까지 촬영 공간에 맞춰 시공했습니다
조명과 카메라 외에 공간 자체의 마감도 함께 진행했습니다. 방염 아트보드 흡음 마감은 15평 분량, 방염 처리한 린넨 암막 커튼은 3,500 × 3,000mm 규격 2개로 구성했습니다. 온에어 램프 3개도 시공 범위에 포함했습니다.
암막 커튼은 외부 빛을 가리는 설비이고, 흡음 마감은 실내 음향을 다루는 작업입니다. 촬영용 조명과 마이크를 선정할 때 이 두 가지 공간 조건도 함께 살펴야 합니다. 조선비즈 현장에서는 영상·오디오 장비와 공간 시공을 함께 진행했습니다.
촬영부터 조정까지 한 공간의 흐름으로
이번 스튜디오는 다중 카메라와 프롬프터를 둔 촬영실, 화면 전환과 녹화를 담당하는 조정석을 연결한 사례입니다. 천장 조명과 교체형 배경지, 암막·흡음 마감도 같은 공간 안에서 구성했습니다.
스튜디오 시공을 준비하고 계신다면 공간 사진이나 도면, 촬영할 콘텐츠와 필요한 카메라 수를 함께 알려 주세요. 칼라미디어가 촬영 구도와 조명, 오디오 연결, 조정석 장비의 구성 범위를 함께 검토하겠습니다.
