교회 영상 시스템에서 여러 카메라를 함께 사용하려면 촬영 구도를 조절하는 일과 예배당에 내보낼 화면을 고르는 일을 나누어 살펴봐야 합니다. 카메라가 여러 대여도 방송실의 조작 장비와 영상 연결이 함께 구성돼야 각각의 촬영 화면을 활용할 수 있어요.
이번 현장에서는 메인 카메라 1세트와 PTZ 카메라 3대, 통합 컨트롤러와 영상 스위처를 구성했습니다. 저희 칼라미디어는 예배당 벽면과 후면에 촬영 장비를 설치하고, 방송실에서 카메라 조작과 화면 전환을 할 수 있도록 연결했습니다. 선택한 영상을 여러 표시 장치로 보내는 분배 장비와 녹화 장비도 함께 구성했습니다.
촬영과 영상 연결을 맡은 주요 장비

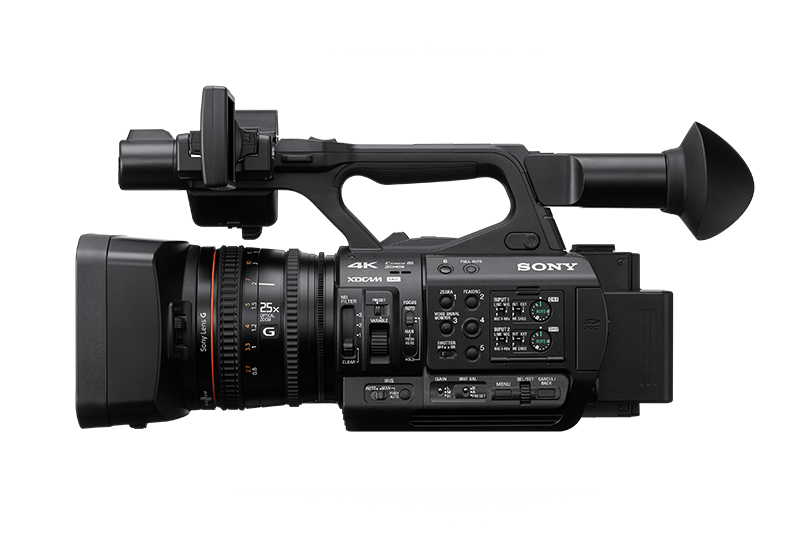

소니 PXW-Z190
1/3형 3CMOS 센서와 25배 줌 렌즈를 갖춘 4K 캠코더입니다. 이번 구성에서는 메인 촬영용 카메라로 사용하고, 팬틸트 헤드와 함께 예배당 후면에 배치했습니다. 객석 뒤에서 강단을 촬영할 때는 필요한 구도를 잡을 수 있는 줌 범위와 설치 위치를 함께 검토해야 합니다. 카메라의 4K 지원 사양과 시스템 전체의 실제 출력·녹화 설정은 구분해서 확인하는 것이 좋습니다.

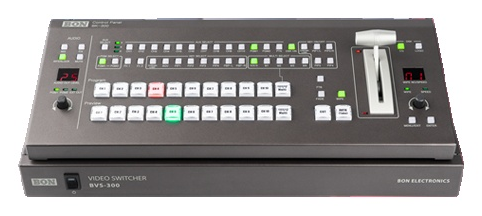

본 BVS-300 PRO
여러 영상 입력 중 내보낼 화면을 선택하는 10채널 영상 스위처 구성입니다. 방송실에서는 촬영 장비의 영상과 자막 화면을 다루는 전환 장비로 배치했습니다. 카메라를 어느 방향으로 움직일지는 컨트롤러에서 조작하고, 그중 어떤 화면을 보여줄지는 스위처에서 선택합니다. 두 역할을 구분하면 방송실을 구성할 때 필요한 장비와 조작 위치를 정리하기 쉽습니다.

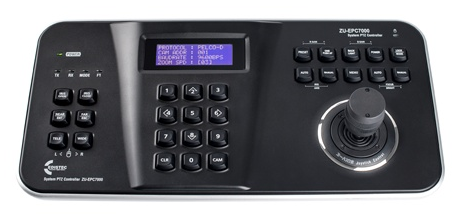

칼라 ZU-EPC7000
조이스틱과 카메라 선택 버튼으로 촬영 구도를 원격 조작하는 컨트롤러입니다. 이번 현장에서는 메인 카메라의 팬틸트 헤드와 PTZ 카메라를 제어하는 장비로 구성했습니다. 방송실의 모니터를 보면서 제어할 카메라를 선택하고 방향과 줌을 조절하는 역할을 맡습니다. 카메라 수뿐 아니라 헤드와 카메라의 제어 호환성까지 함께 살펴봐야 하는 부분입니다.

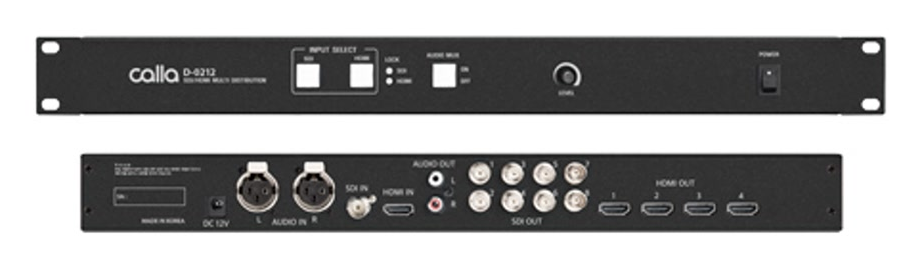

칼라 D-0212 제품에 대해 더 알아보기
SDI·HDMI 영상 신호를 여러 장치로 나누어 보내는 멀티분배기입니다. 이번 영상 시스템에는 1대를 구성해 화면 분배를 맡겼습니다. 방송실에서 선택한 영상을 여러 화면으로 전달할 때는 분배기 출력과 각 표시 장치의 입력 형식을 맞춰야 합니다. 이 현장에는 TV 연결을 위한 SDI to HDMI 변환 장비도 함께 구성했습니다.
메인 카메라와 PTZ 3대는 어디에 설치했을까요?
메인 카메라는 예배당 후면의 벽면 브래킷 위에 팬틸트 헤드와 함께 설치했습니다. 카메라 본체를 받치는 헤드가 원격으로 방향을 바꾸는 구조입니다. 인접한 벽면에는 영상을 표시하는 모니터가 배치돼 있습니다.
PTZ는 카메라 자체에서 좌우 회전과 상하 이동, 줌을 조작하는 방식입니다. 이번에는 EDISTEC D20W 3대를 구성하고 예배당 벽면과 기둥에 설치했습니다. 촬영 장비를 벽에 고정할 때는 카메라가 향할 방향, 움직일 공간과 배선 위치를 함께 살펴봐야 합니다.
방송실에서 구도 조작과 화면 전환을 연결했습니다
카메라를 설치한 뒤에는 예배당과 방송실 사이의 영상·제어 배선을 연결했습니다. 영상 신호를 보내는 선과 카메라를 움직이는 제어선은 역할이 다릅니다. 설치 위치가 여러 곳에 나뉘는 현장에서는 각 카메라의 신호가 어디로 들어가는지 함께 정리해야 합니다.
방송실에는 영상 스위처와 카메라 컨트롤러를 나란히 배치했습니다. 컨트롤러로 촬영 구도를 조절하고 스위처로 출력 화면을 선택하는 구성입니다. 모니터에서는 각 영상 입력을 살펴보며 조작할 수 있습니다.
| 역할 | 주요 장비 | 구성 수량 |
|---|---|---|
| 메인 촬영 | 소니 PXW-Z190와 팬틸트 헤드 세트 | 1세트 |
| PTZ 촬영 | EDISTEC D20W | 3대 |
| 카메라 제어 | EPC-7000 통합 컨트롤러 | 1대 |
| 영상 전환 | BON BVS-300 PRO | 1대 |
| TV 입력 변환 | SDI to HDMI 컨버터 | 8대 |
| 영상 분배 | CALLA D-0212 | 1대 |
| 녹화 | I-O DATA HD 레코더 | 1대 |
| 영상 확인 | 24인치 LED 모니터 | 1대 |
선택한 영상을 예배당 여러 화면으로
이번 시스템은 촬영 장비와 방송실뿐 아니라 예배당에 설치된 표시 장치까지 연결한 구성입니다. 분배 장비는 영상을 나누고, 컨버터는 TV가 받을 수 있는 입력 형식으로 바꾸는 역할을 맡습니다. 여러 화면을 연결할 때는 화면 수와 함께 각 장치까지의 배선 경로와 단자를 확인해야 합니다.
연결을 마친 예배당에서는 전면 화면과 측면·후면 모니터에 강단 영상이 표시됩니다. 카메라 구도 제어, 영상 전환, 화면 분배를 각각의 장비로 구성하고 예배당의 표시 위치까지 연결한 사례입니다.
교회 영상 시스템을 준비하고 계신다면 예배당 전경과 방송실 사진, 기존 카메라·TV의 모델명, 촬영하고 싶은 위치와 영상을 보내려는 공간을 함께 알려주세요. 저희 칼라미디어가 카메라 배치와 제어 방식, 화면 전환·분배에 필요한 연결 범위를 함께 검토하겠습니다.
