교회 영상·음향 시공을 준비하고 계신가요? 강단을 담은 영상과 마이크로 받은 소리를 예배당에 전달하려면 촬영부터 화면 표시, 수음부터 스피커 재생까지 연결된 시스템이 필요합니다. 장안동의 이번 현장에서는 PTZ 카메라 촬영과 화면 분배, 컬럼 스피커와 방송실 음향 장비를 함께 구성했습니다.
예배당 영상과 음향을 맡은 주요 제품

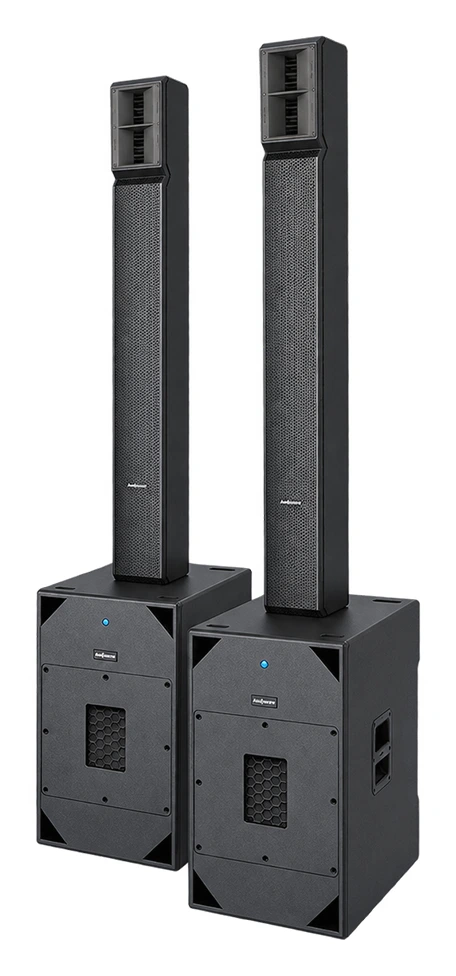

오디오센터 L83+L83S 제품에 대해 더 알아보기
길쭉한 컬럼 스피커 L83과 저역을 담당하는 L83S를 조합한 음향 시스템입니다. 3인치 드라이버 8개를 사용하는 컬럼과 듀얼 12인치 서브우퍼가 함께 음성과 음악을 재생합니다. 말씀을 전하는 음성부터 찬양의 반주까지 하나의 메인 스피커 시스템으로 구성할 수 있습니다. 이번 현장에서는 강단 양옆에 배치해 예배당 음향을 맡겼습니다.

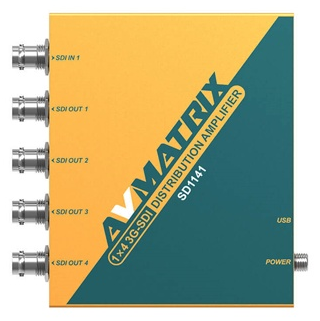

에이브이매트릭스 SD1141 제품에 대해 더 알아보기
하나의 SDI 영상 신호를 네 개의 SDI 출력으로 나누는 분배기입니다. 한 소스를 여러 경로로 동시에 전달할 수 있어, 예배당 안의 여러 화면에 같은 영상을 보내는 데 유용합니다. 화면마다 별도의 영상 소스를 준비할 필요 없이 방송실에서 선택한 영상을 함께 활용할 수 있습니다. 이번 현장에서도 화면으로 이어지는 영상 신호를 나누는 역할을 맡았습니다.

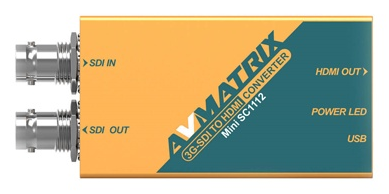

에이브이매트릭스 Mini SC1112 제품에 대해 더 알아보기
방송 장비의 SDI 신호를 TV나 모니터의 HDMI 입력으로 연결하는 소형 컨버터입니다. SDI로 전달한 영상을 HDMI 화면에 표시할 수 있어 일반 TV와 모니터를 방송 시스템의 표시 장치로 활용할 수 있습니다. 작은 크기로 화면 주변에 배치하기에도 편리합니다. 이번 영상 구성에는 기본 1대와 추가 2대, 총 3대가 포함됐습니다.

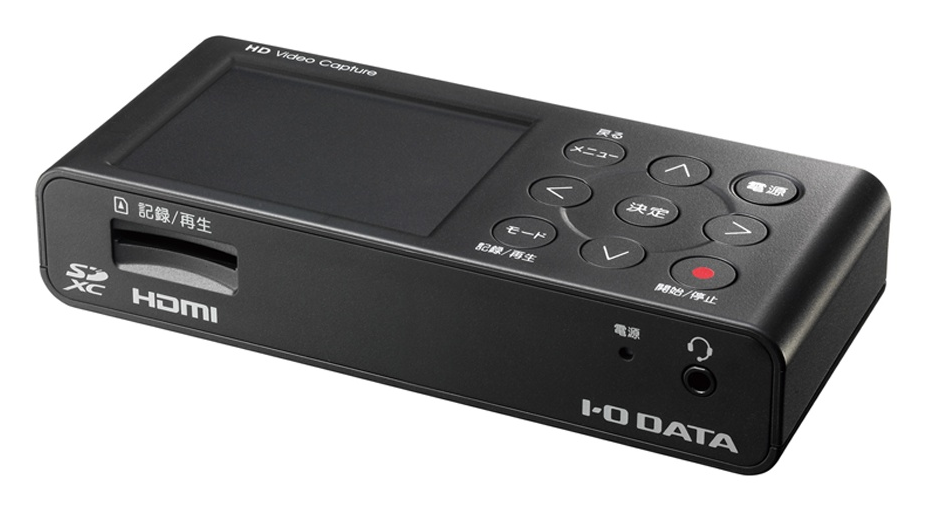

아이오데이터 GV-HDREC 제품에 대해 더 알아보기
HDMI로 입력한 영상을 PC 없이 직접 저장할 수 있는 영상 녹화기입니다. 최대 1080/60p 영상과 H.264 기록을 지원해 설교와 예배 영상을 남기는 데 활용할 수 있습니다. 녹화용 컴퓨터를 별도로 준비하지 않아도 되어 방송실의 영상 기록 구성을 간소화할 수 있습니다. 이번 현장에서는 선택한 영상을 저장하는 녹화 장비로 구성했습니다.
두 대의 카메라로 강단을 어떻게 촬영했을까요?
벽면에 PTZ 카메라를 설치하고 방송실에서 구도를 조작하도록 구성했습니다. PTZ는 카메라의 좌우 회전과 상하 움직임, 줌을 원격으로 조절하는 방식입니다. 방송실에서 카메라의 방향과 줌을 조작할 수 있어 카메라가 설치된 자리로 이동하지 않고도 촬영 구도를 바꿀 수 있습니다.
촬영 구성은 EDISTEC ZU-P10N 카메라 2대입니다. 방송실에는 카메라 컨트롤러와 모니터를 가까이 두었습니다. 모니터의 분할 화면에는 두 카메라가 각각 담은 강단이 표시됩니다. 운영자는 화면을 보면서 구도를 조절하고, 사용할 영상을 선택하는 흐름으로 운용할 수 있습니다.
| 영상 구성 | 수량 | 역할 |
|---|---|---|
| EDISTEC ZU-P10N | 2대 | 강단 촬영 |
| EDISTEC ZU-EPC7000 | 1대 | PTZ 카메라 조작 |
| BON BVS-100 | 1대 | 영상 선택·전환 |
| AVMATRIX SD1141 | 1대 | SDI 영상 분배 |
| AVMATRIX Mini SC1112 | 3대 | SDI를 HDMI로 변환 |
| I-O DATA GV-HDREC | 1대 | 영상 녹화 |
| 22인치 방송실 모니터 | 1대 | 영상 확인 |
| 32인치 TV | 1대 | 강단 방향 모니터링 |
객석 화면과 강단 모니터를 연결했습니다
카메라 촬영 다음에는 표시 장치로 가는 연결을 구성했습니다. 객석에서 바라보는 화면과 강단에서 참고하는 모니터는 보는 방향이 다릅니다. 필요한 위치에 화면을 두고, SDI 분배와 HDMI 변환을 거쳐 영상을 표시하도록 연결했습니다.
카메라가 담은 강단 영상은 방송실의 화면 선택과 분배·변환 장비를 거쳐 각 표시 장치로 이어집니다. 객석과 강단에서 같은 영상을 참고할 수 있도록 촬영 장비와 화면을 연결한 구성입니다.
음향도 마이크부터 스피커까지 함께 구성했습니다
강단에는 구즈넥 마이크를 두고, 메인 스피커는 강단 양옆에 배치했습니다. 화면으로는 강단의 모습을, 컬럼 스피커로는 마이크와 믹서를 거친 소리를 전달하는 구성입니다.
| 음향 구성 | 수량 | 역할 |
|---|---|---|
| AUDIOCENTER L83+L83S | 1조 | 메인 스피커 시스템 |
| MBHO MBNM 150E | 2대 | 강단 구즈넥 마이크 |
| RODE NT-5 | 1조 | 성가대 수음용 마이크 |
| BEHRINGER X32 COMPACT | 1대 | 디지털 오디오 믹싱 |
| BEHRINGER S16 | 1대 | 디지털 오디오 입출력 |
| KANALS SR-2002 | 1대 | 2채널 무선 마이크 시스템 |
| UNITEK AT-6 | 1대 | 순차 전원 공급 |
방송실의 디지털 믹서와 입출력 장비는 마이크 신호를 받아 음향 시스템으로 연결하는 구성을 맡습니다. 무선 마이크 수신기와 순차전원 장비는 랙에 정리했습니다. 여러 마이크의 신호를 방송실에서 조정하고 메인 스피커로 보내도록 수음부터 재생까지 이어지는 음향 구성을 마련했습니다.
배선과 설치를 거쳐 영상 표시까지
벽면과 천장 주변의 배선 작업을 진행하고 카메라와 표시 장치를 연결했습니다. 예배당에는 기둥과 천장 보가 있어 촬영 위치와 케이블 경로를 함께 다뤄야 하는 구조였습니다.
설치 후에는 방송실에서 두 카메라의 화면을 확인하고 예배당 표시 장치에 강단 영상을 띄웠습니다. 이번 사례의 핵심은 카메라와 TV 사이의 영상 연결, 마이크와 스피커 사이의 음향 구성을 한 현장에서 함께 준비했다는 점입니다.
우리 교회의 영상과 음향을 함께 검토하고 싶으시다면 강단·객석·방송실 사진과 기존 장비 목록을 준비해 주세요. 촬영하려는 구도, 화면을 볼 위치와 마이크 사용 방식을 바탕으로 필요한 연결 범위를 상담하실 수 있습니다.
