교회 LED 전광판을 설치할 때는 새 화면과 기존 방송실을 함께 살펴봐야 합니다. 화면에 영상을 보내는 장비와 전원을 켜는 방식까지 연결되어 있기 때문입니다. 나주중부교회에서는 강단 전면에 SMD P2.5 204인치 전광판을 설치하고, X6 프로세서 연결과 방송실 전원 정리, 영상 스위처 설정·교육까지 진행했습니다.
나주중부교회 전광판 설치 구성
이번 현장은 전남 나주에 있는 교회 본당입니다. 강단 뒤 벽면에 전광판 프레임을 설치하고 LED 화면을 조립했습니다. 방송실에서 보내는 영상은 컬러라이트 X6 프로세서를 통해 전광판으로 연결했습니다.
| 구분 | 설치 내용 |
|---|---|
| 설치 공간 | 나주중부교회 본당 강단 전면 |
| LED 방식 | SMD |
| 픽셀 피치 | 2.5mm, P2.5 |
| 화면 크기 | 204인치 |
| 전광판 프로세서 | 컬러라이트 X6 |
| 방송실 전원 | 순차전원공급기 추가 및 장비 전원 정리 |
| 운용 설정·교육 | 전광판 사용 교육, 기존 영상 스위처 PIP 설정·교육 |
컬러라이트 X6 제품에 대해 더 알아보기

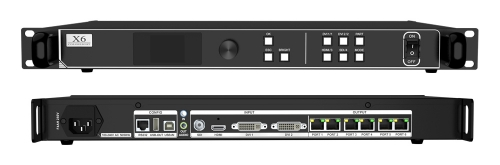

X6는 영상 신호를 받아 LED 전광판에 맞게 처리하고 보내는 프로세서입니다. HDMI·DVI·SDI 입력을 지원하며 영상의 크기를 조절하는 스케일링 기능을 갖췄습니다. 방송실 영상 장비와 LED 화면 사이에서 입력 영상을 처리하는 역할을 하며, 이번 현장에서도 전광판 제어 장비로 사용했습니다.
강단 벽면에 화면을 설치하기까지
저희는 본격적인 설치에 앞서 현장을 실측했습니다. 강단 전면의 벽체와 천장, 방송 장비가 놓인 공간을 확인하고 화면을 지지할 프레임과 배선 작업을 준비했습니다. 실측부터 구조물과 배선, 화면 조립이 한 흐름으로 이어져야 설치할 장비의 위치와 연결 경로를 맞출 수 있습니다.
현장에서는 강단 주변을 보양한 뒤 벽면 작업을 시작했습니다. 전면 벽에 남아 있는 기존 구조를 정리하고, 레이저 기준선에 맞춰 프레임 위치를 잡았습니다. 넓은 화면은 여러 부분을 이어 구성하므로 화면을 붙이기 전 지지 구조의 기준을 잡는 과정이 먼저입니다.
화면 뒤 배선과 방송실 연결
전광판은 앞에서 보이는 화면 뒤에 전원과 신호 연결이 함께 들어갑니다. 이번에도 프레임 작업과 더불어 천장 내부로 배선을 진행하고, 방송실과 강단 사이를 연결했습니다. 벽면에 화면을 조립하는 작업과 방송실 쪽 연결 작업을 함께 진행한 이유입니다.
천장 점검구를 이용해 배선을 통과시키고, 배전반 쪽 전원 연결을 진행했습니다. 화면 뒤쪽의 연결부를 구성한 뒤 LED 모듈을 차례로 조립했습니다. 모듈 조립 중에는 일부 화면에 영상을 출력하고, 조립을 이어 가며 전체 화면으로 완성했습니다.
방송실 전원은 어떻게 정리했나요?
나주중부교회의 기존 방송실은 순차전원공급기 없이 멀티탭으로 장비 전원을 구성하고 있었습니다. 저희는 현장에서 이 부분을 확인한 뒤 순차전원공급기 추가를 제안했습니다. 전광판 설치와 함께 스피커·앰프·영상기기로 이어지는 방송실 전원부를 정리하고 공급기를 설치했습니다.
새 전광판을 연결하면서 기존 방송 장비도 계속 사용해야 하는 현장이었습니다. 장비마다 연결된 전원을 정리하는 작업까지 함께 진행해, 화면 설치와 방송실 운용 준비를 이어 갔습니다. 음향과 영상 장비를 함께 사용하는 방송실의 전원 구성을 정비한 작업입니다.
기존 영상 스위처는 어떻게 활용했나요?
전광판 사용 교육과 함께 기존 영상 스위처의 PIP 기능을 추가로 설정하고 사용법을 안내했습니다. PIP는 큰 화면 안에 작은 화면을 함께 배치하는 방식입니다. 입력 소스를 고르는 것뿐 아니라 화면을 어떻게 구성해 내보낼지도 운용에 필요한 부분입니다.
이번 작업에서는 전광판만 켜 놓고 끝내지 않고, 방송실에서 화면을 다루는 설정과 교육까지 진행했습니다. 영상 스위처는 기존 장비를 활용했고, 전광판 제어는 X6가 맡도록 구성했습니다.
204인치 화면 설치 후, 사용 준비까지
강단 전면에는 204인치 LED 화면을 완성하고 영상을 출력했습니다. 기존 벽면에서 프레임 설치와 배선, LED 조립을 거쳐 하나의 큰 화면을 구성한 현장입니다. 여기에 방송실 전원 정비와 전광판·스위처 사용 교육을 함께 마쳤습니다.
이번 시공의 핵심은 새 화면을 기존 방송실에서 사용할 수 있도록 연결하고 운용을 준비한 것입니다. 전광판과 프로세서, 기존 스위처, 장비 전원을 함께 다루면서 설치 범위를 정리했습니다.
교회 전광판을 준비하고 계시다면 강단 전면과 방송실 사진, 사용 중인 영상 장비의 모델을 함께 보내 주세요. 화면을 놓을 공간과 기존 장비의 연결, 전원 구성까지 살펴 설치 방향을 상담해 드립니다.
