교회 영상 시공을 준비할 때는 카메라로 촬영한 영상이 방송석을 거쳐 어느 화면으로 전달되는지 함께 살펴보셔야 합니다. 카메라를 조작하는 장비와 화면을 전환하는 장비, 각 표시 장치에 신호를 전달하는 장비의 역할이 서로 다르기 때문입니다.
세검정교회에서는 벽면 PTZ 카메라와 방송석을 연결하고, 예배 영상을 전환·녹화·분배하는 구성을 마련했습니다. 본당의 촬영 위치와 방송석의 조작 환경, 여러 화면으로 이어지는 신호 연결을 함께 다룬 현장입니다.
촬영과 영상 전달을 맡은 주요 장비

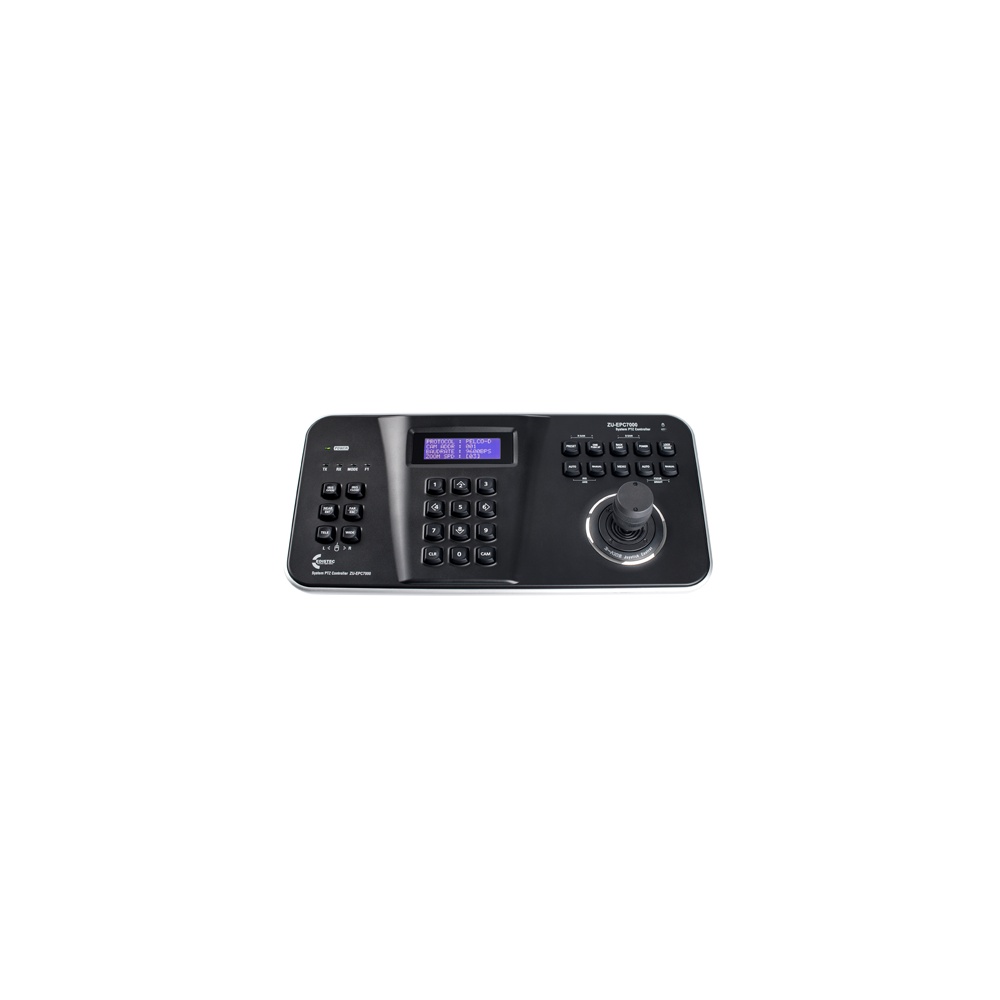

칼라 ZU-EPC7000
PTZ 카메라의 방향과 줌을 방송석에서 조작하는 전용 컨트롤러입니다. 예배당 벽면에 고정한 카메라의 촬영 구도를 운영석에서 조정하는 역할을 맡습니다. 세검정교회에서는 화면 전환용 스위처와 나란히 배치해 카메라 조작과 영상 선택을 각각 수행하도록 구성했습니다. PTZ 시스템을 선택할 때는 실제 촬영 거리에서 필요한 구도와 줌 범위, 카메라와 컨트롤러의 제어 호환성을 함께 확인하는 것이 좋습니다.

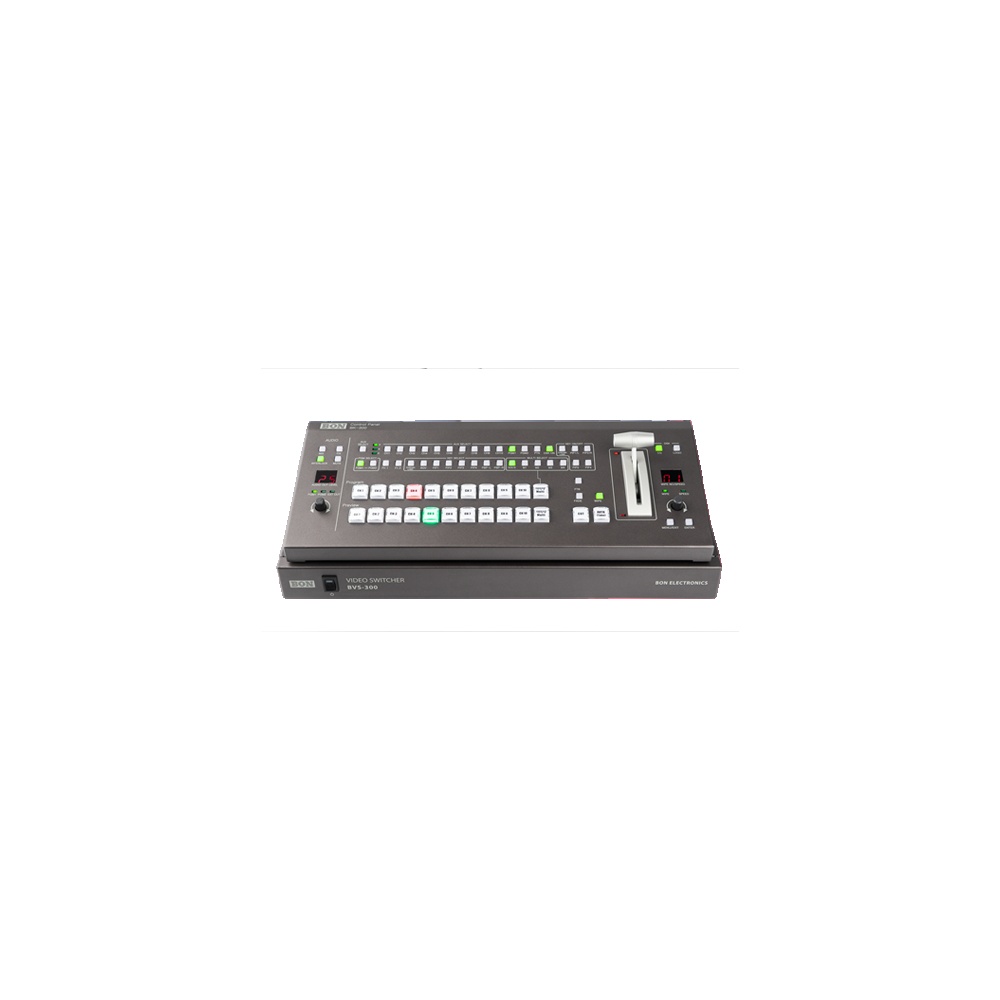

본 BVS-300
여러 영상 입력을 선택하고 자막을 결합하는 10채널 비디오 스위처입니다. 카메라로 잡은 화면 가운데 예배에 사용할 영상을 고르는 중심 장비로 구성했습니다. 방송석에서는 조작 패널 앞에 모니터를 두어 입력 화면과 출력 화면을 살펴보며 운용할 수 있도록 배치했습니다. 스위처를 선택할 때는 채널 수와 함께 기존 카메라의 출력 단자, 표시 장치의 입력 형식, 녹화 장비와의 연결을 살펴보셔야 합니다.

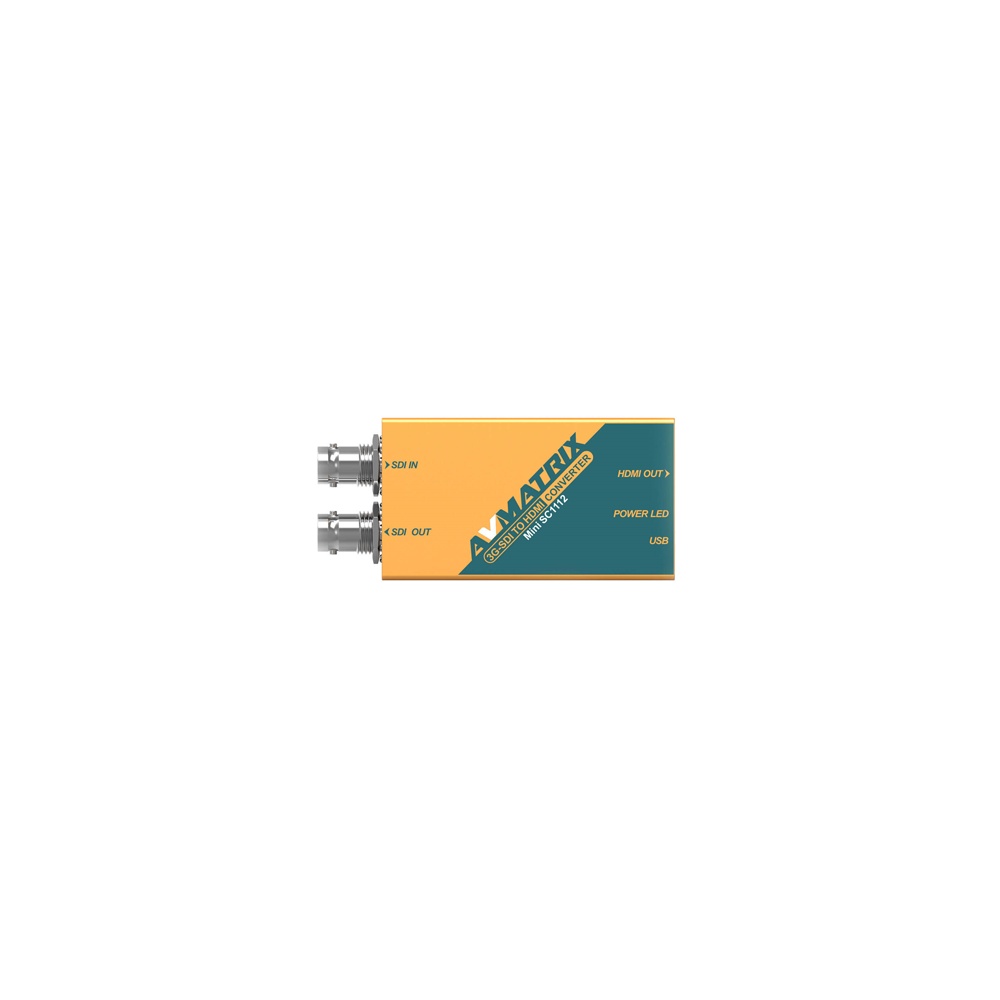

에이브이매트릭스 Mini SC1112 제품에 대해 더 알아보기
SDI 영상 신호를 HDMI로 변환하는 소형 컨버터입니다. SDI 배선과 HDMI 입력을 사용하는 화면 사이에서 신호 형식을 연결하는 역할을 합니다. 이 현장에는 9대를 구성했으며, 분배기와 함께 여러 표시 장치로 영상을 전달하는 시스템에 사용했습니다. 구형 Mini SC1112와 SC1112-12G는 서로 다른 모델이므로 연결 장비에 맞는 제품을 구분해야 합니다.
칼라 D-0212 제품에 대해 더 알아보기
SDI와 HDMI를 사용하는 영상 시스템의 분배 장비입니다. 방송석에서 다루는 영상을 여러 목적지로 전달하는 구성에 포함했습니다. 카메라와 스위처만으로 끝내지 않고, 표시 장치까지 이어지는 변환·분배 구간을 함께 마련하는 데 필요한 장비입니다.
벽면 카메라와 방송석을 연결했습니다
주요 촬영 장비는 광학 20배 줌의 CALLA ZU-P20N PTZ 카메라 1대입니다. 벽면에 브래킷을 고정하고 카메라를 설치했으며, 방송석의 ZU-EPC7000에서 조작하도록 구성했습니다. 촬영을 위한 영상 배선과 카메라 제어용 배선을 함께 연결했습니다.
방송석에는 카메라 컨트롤러와 스위처를 손이 닿는 위치에 배치했습니다. 모니터에서는 여러 촬영 구도와 선택 화면을 함께 확인할 수 있습니다. 운영자는 카메라 구도를 조정하는 일과 실제 내보낼 화면을 선택하는 일을 구분해 다루게 됩니다.
표시 장치까지 이어지는 영상 구성
예배당에는 강단 쪽 스크린과 후면 표시 장치가 함께 있습니다. 저희는 영상 장비 연결과 기존 라인 정리·배선 작업을 진행했습니다. SDI·HDMI 변환 장비와 분배기를 포함해 방송석에서 표시 장치까지 이어지는 구성을 마련했습니다.
| 역할 | 장비 | 구성 수량 |
|---|---|---|
| 촬영 | CALLA ZU-P20N, 광학 20배 줌 PTZ 카메라 | 1대 |
| 카메라 제어 | CALLA ZU-EPC7000 | 1대 |
| 영상 전환·자막 | BON BVS-300, 10채널 스위처 | 1대 |
| 영상 분배 | CALLA D-0212 | 1대 |
| SDI → HDMI 변환 | AVMATRIX Mini SC1112 | 9대 |
| 신호 변환 | CALLA CON-S-HVA / CON-HVA-S | 2대 / 1대 |
| 녹화 | I-O DATA GV-HDREC, H.264 레코더 | 1대 |
| 변조 | NTU HDV-1000HD, 인코더 모듈레이터 | 1대 |
녹화는 GV-HDREC, 영상 변조는 HDV-1000HD로 역할을 나눴습니다. 랙에 장비를 배치하고 방송석의 영상 전환·모니터링 구성과 연결했습니다. 화면을 선택하는 지점부터 녹화와 분배까지 각 장비가 맡는 기능을 나누어 구성한 것이 이번 현장의 핵심입니다.
예배당의 벽면 카메라와 후면 화면, 방송석은 서로 떨어진 위치에 있습니다. 장비를 놓을 자리와 실제 배선 경로를 함께 다루어야 하는 이유입니다. 아래 현장 전경은 강단과 객석, 후면 표시 장치의 배치를 보여 줍니다.
촬영부터 표시까지 함께 살펴보세요
세검정교회에서는 방송석에서 여러 촬영 화면을 확인하고, 본당 스크린에 예배 영상을 표시하는 구성을 마련했습니다. 카메라의 설치 위치와 원격 조작, 화면 전환, 변환·분배 장비를 하나의 영상 흐름으로 연결한 사례입니다.
교회 영상 시스템을 상담하실 때는 예배당 전경과 방송석, 기존 카메라·스위처의 모델, 영상을 표시할 화면 위치를 함께 알려 주세요. 저희 칼라미디어가 촬영 구도와 조작 위치, 기존 장비 연결 및 배선 범위를 함께 살펴보겠습니다.
