교회 영상 시스템, 설교의 모습을 예배당 곳곳에

용인에 있는 교회의 영상 시스템을 구성하며 촬영 장비와 방송석, 예배당 안의 여러 화면을 연결했습니다. PTZ 제어와 화면 전환, 녹화, 기존 카메라의 신호 변환이 각각 어떤 역할을 맡는지 소개합니다.

교회 영상 시스템을 준비할 때는 카메라로 촬영한 영상이 방송석을 거쳐 어디로 전달되는지 함께 살펴봐야 합니다. 카메라의 촬영 방향을 조절하는 일, 내보낼 화면을 고르는 일, 여러 TV에 영상을 보내는 일에는 각각 다른 장비가 쓰이기 때문입니다.

이번에 소개할 곳은 용인에 있는 교회입니다. 저희 칼라미디어는 PTZ 카메라와 컨트롤러, 영상 스위처, 녹화 장비를 구성하고 예배당의 표시 장치로 이어지는 영상 연결 작업을 진행했습니다. 기존 캠코더를 연결하기 위한 변환 장비도 구성에 포함했습니다.

영상 연결을 맡은 주요 장비

에이브이매트릭스 Mini SC1112 제품에 대해 더 알아보기

SDI 영상을 HDMI로 바꾸는 소형 컨버터입니다. 이번 시스템에서는 TV 연결용 변환 장비로 사용했습니다. 방송 장비에서 보내는 영상과 TV가 받는 입력 형식을 맞추는 역할이죠. 화면을 여러 곳에 연결할 때는 화면 수와 함께 각 장치의 입력 단자를 확인해야 합니다.

에이브이매트릭스 SD1141 제품에 대해 더 알아보기

SDI 입력 하나를 네 개의 SDI 출력으로 나누는 분배기입니다. 하나의 영상을 여러 목적지로 보낼 때 사용하며, 이번 영상 구성에는 1대를 포함했습니다. 분배기는 신호를 나누고, TV용 컨버터는 입력 형식을 바꿉니다. 두 장비의 역할을 구분하면 화면을 추가할 때 필요한 연결을 살펴보기 쉽습니다.

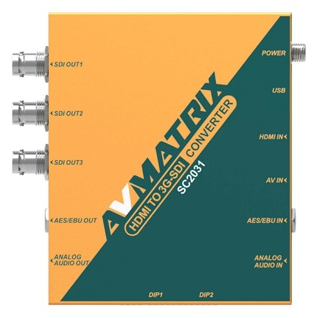

에이브이매트릭스 SC2031 제품에 대해 더 알아보기

HDMI·AV 입력을 SDI로 변환하는 스케일 컨버터입니다. 이번 구성에서는 기존 캠코더를 연결하기 위한 장비로 사용했습니다. 기존 카메라를 함께 활용할 때는 카메라의 출력과 스위처 입력이 맞는지 먼저 확인해야 합니다. 변환 방향과 지원 영상 형식을 함께 검토하는 이유입니다.

아이오데이타 GV-HDREC 제품에 대해 더 알아보기

PC 없이 HDMI 영상을 녹화할 수 있는 외장 레코더입니다. 최대 1080/60p 녹화와 H.264 기록을 지원하며, 이번 방송석에는 녹화용으로 1대를 구성했습니다. 화면을 선택하는 스위처와 영상을 저장하는 녹화기의 역할을 나누어 배치했습니다. 실제 기록 화질은 입력 신호와 녹화 설정에 맞춰 확인해야 합니다.

카메라 조작과 화면 전환을 나눈 방송석

촬영에는 EDISTEC ZU-P10N PTZ 카메라 1대와 ZU-ZC7000 컨트롤러 1대를 구성했습니다. 카메라 방향과 줌을 조절하는 컨트롤러 옆에 BON BVS-100 스위처를 배치해, 촬영 구도 조작과 출력 화면 선택을 각각 수행하도록 했습니다.

PTZ를 선택할 때는 촬영 거리에서 필요한 구도를 잡을 수 있는지, 카메라와 컨트롤러의 제어 방식이 맞는지 확인해야 합니다. 스위처는 필요한 입력 수뿐 아니라 기존 카메라와 화면 장치의 연결 형식까지 함께 살펴보는 것이 좋습니다.

방송석의 모니터와 카메라 컨트롤러를 함께 확인하는 모습

구분	장비	구성 수량·역할
촬영	EDISTEC ZU-P10N	1대, PTZ 촬영
카메라 제어	EDISTEC ZU-ZC7000	1대, 카메라 조작
화면 전환	BON BVS-100	1대, 4채널 스위처
운용 모니터	22인치 LED 모니터	1대
녹화	I-O DATA GV-HDREC	1대
TV용 변환	AVMATRIX Mini SC1112	기본 1대와 추가 3대, 총 4대
기존 캠코더용 변환	AVMATRIX SC2031	1대
SDI 분배	AVMATRIX SD1141	1대, 1입력·4출력
