교회 음향 시스템은 강단의 마이크와 악기 소리를 받아 방송실에서 조절하고, 스피커를 통해 회중에게 전달하는 흐름으로 구성됩니다. 세검정교회의 음향 시스템은 오디오센터 L65+L65S 메인 스피커와 베링거 X32 디지털 믹서, S16 입출력 박스로 이루어져 있습니다. 이번 작업에서는 메인 컬럼의 설치 형태를 바꾸고 강단 주변의 배선과 장비 배치를 정리했습니다. 말씀과 찬양을 전달하는 스피커부터 여러 입력을 다루는 믹서까지 함께 살펴보겠습니다.
예배의 소리를 맡는 주요 장비
오디오센터 L65+L65S 제품에 대해 더 알아보기

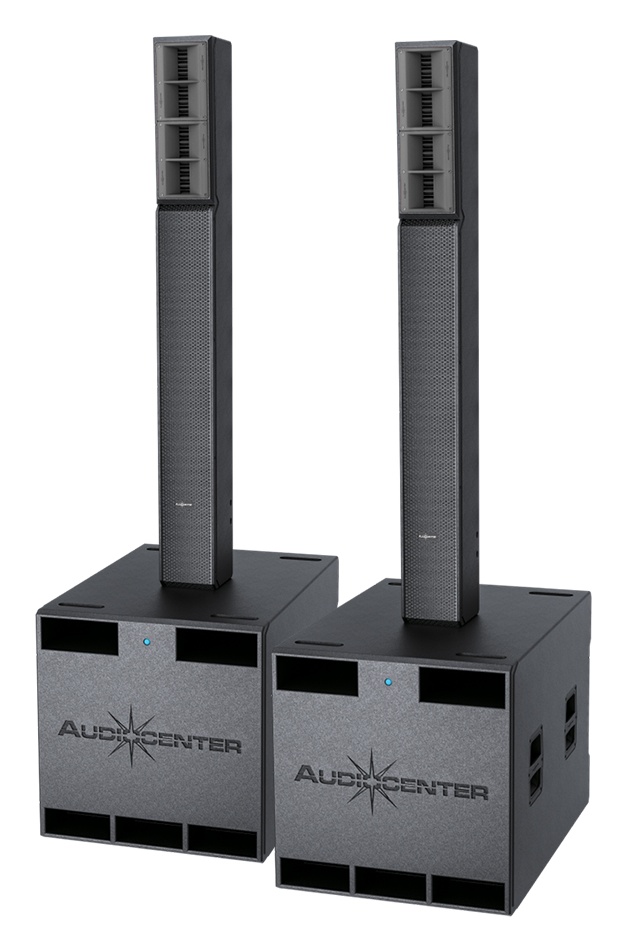

L65+L65S는 세로로 긴 컬럼 스피커와 저음을 담당하는 서브우퍼를 조합한 시스템입니다. L65의 5인치 드라이버 6개와 L65S의 18인치 서브우퍼로 구성되며, 세검정교회에서는 강단 양옆의 메인 스피커 역할을 맡았습니다. 컬럼과 서브우퍼가 중고역과 저역을 나누어 담당해 말씀과 찬양을 함께 전달하는 구성입니다.
베링거 X32 제품에 대해 더 알아보기

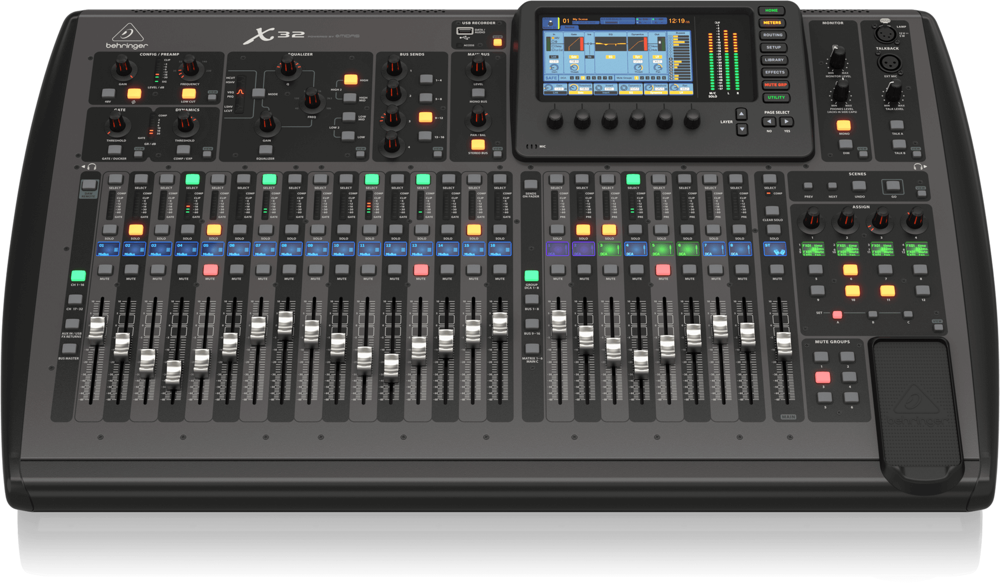

X32는 32개의 마이크 프리앰프와 25개의 모터라이즈드 페이더를 갖춘 디지털 믹서입니다. 마이크와 악기 입력을 채널별로 나누어 음량과 음색을 조절하고, 화면과 채널 표시창에서 각 신호를 관리할 수 있습니다. 설정을 장면으로 저장하고 불러오는 기능은 예배 순서와 연주 구성에 맞는 음향 운용에 도움이 됩니다. 세검정교회에서는 방송실의 중심 장비로 사용했습니다.
베링거 S16 제품에 대해 더 알아보기

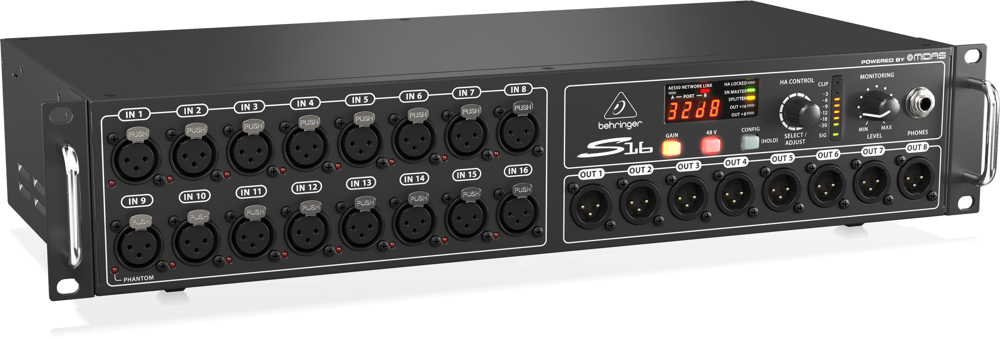

S16은 16개의 마이크·라인 입력과 8개의 XLR 출력을 제공하는 디지털 입출력 박스입니다. 마이크나 악기를 연결하는 접점을 믹서 본체에서 떨어진 곳에 둘 수 있고, X32와는 AES50으로 여러 채널의 신호를 주고받습니다. 여러 가닥의 아날로그 신호를 디지털 연결로 모아 전달할 수 있어 무대와 방송실 사이의 입출력을 구성할 때 유용합니다.
강단 배선과 스피커 설치 작업
강단 주변의 마이크·악기와 음향 장비를 연결하기 위해 바닥 안쪽의 배선 경로를 열고 케이블 작업을 진행했습니다. 강단 가장자리와 바닥 내부를 통해 이어지는 선을 다루고, 스피커 설치 작업도 함께 진행했습니다.
메인 컬럼과 벽면 보조 스피커의 배치
서브우퍼 위 폴에 결합되어 있던 L65 컬럼을 분리해 강단 양옆의 별도 받침대에 설치했습니다. 저역을 담당하는 L65S 서브우퍼는 바닥에 배치했습니다.
분리 전에는 L65 컬럼과 L65S 서브우퍼를 폴로 연결한 형태였습니다. 컬럼을 별도 받침대로 옮긴 뒤에도 컬럼은 중고역을, 서브우퍼는 저역을 담당하도록 구성했습니다.
강단 주변의 벽면에는 별도의 컬럼형 보조 스피커를 브라켓으로 고정했습니다. 메인 컬럼을 놓은 받침대와 달리 벽면 고정 장치를 사용해 스피커를 설치한 구성입니다.
방송실의 믹서와 입출력 박스
방송실에는 X32를 두고 음향 신호를 다루도록 구성했습니다. 채널마다 페이더와 표시창이 있어 여러 마이크와 악기의 음량을 나누어 조절할 수 있습니다. 예배의 전체 음량뿐 아니라 개별 입력을 구분해 다룰 수 있는 것이 디지털 믹서의 역할입니다.
S16에는 XLR 케이블을 연결해 입출력을 구성했습니다. 마이크 신호를 받아 믹서로 보내는 입력과, 믹서에서 보낸 신호를 꺼내는 출력을 한 장비에서 다룰 수 있습니다. X32가 소리를 조절하는 중심이라면 S16은 여러 장비가 연결되는 접점 역할을 맡습니다.
S16은 앰프·전원 장비와 함께 랙에 구성했습니다. 전면의 여러 입출력 단자에 케이블을 연결해 강단 주변의 장비가 이어지도록 정리했습니다. 믹서는 방송실에서 조작하고, 입출력 장치와 구동 장비는 별도의 랙에 모은 형태입니다.
| 장비 | 구성 | 역할 |
|---|---|---|
| 오디오센터 L65+L65S | 1조 | 강단 양옆 메인 스피커와 저역 재생 |
| 베링거 X32 | 1대 | 방송실에서 입력 신호의 음량·음색 조절 |
| 베링거 S16 | 1대 | 16입력·8출력 디지털 입출력 |
| 컬럼형 보조 스피커 | 벽면 브라켓 고정 | 강단 주변 보조 재생 |
스피커와 방송실을 함께 보는 음향 구성
세검정교회는 강단 양옆의 메인 스피커, 벽면 보조 스피커, 방송실의 믹서와 입출력 랙을 함께 구성한 사례입니다. 음향 시스템을 계획할 때는 소리가 나오는 스피커뿐 아니라 어떤 입력을 받고 어디에서 조절하는지까지 이어서 보는 것이 필요합니다.
강단 배선과 장비 설치를 마친 공간입니다. 메인 스피커의 강단 배치와 측면 벽면의 스피커 위치를 객석 방향과 함께 살펴볼 수 있습니다.
같은 교회의 촬영·화면 연결 구성은 세검정교회 영상 시스템 사례에서 소개합니다. 음향과 영상은 각각 맡은 역할이 다른 만큼, 해당 사례에서는 카메라와 영상 장비의 구성을 따로 살펴볼 수 있습니다.
