교회 영상 시스템은 강단을 촬영하는 카메라에서 시작해 방송실의 화면 전환과 예배당 표시 장치로 이어집니다. 수서은혜교회에는 벽면에 고정하는 PTZ 카메라와 컨트롤러, 영상 스위처를 구성하고 TV·프로젝터 및 컴퓨터로 영상을 연결하는 작업을 진행했습니다.
촬영부터 화면 연결까지, 주요 장비
칼라 ED-D20

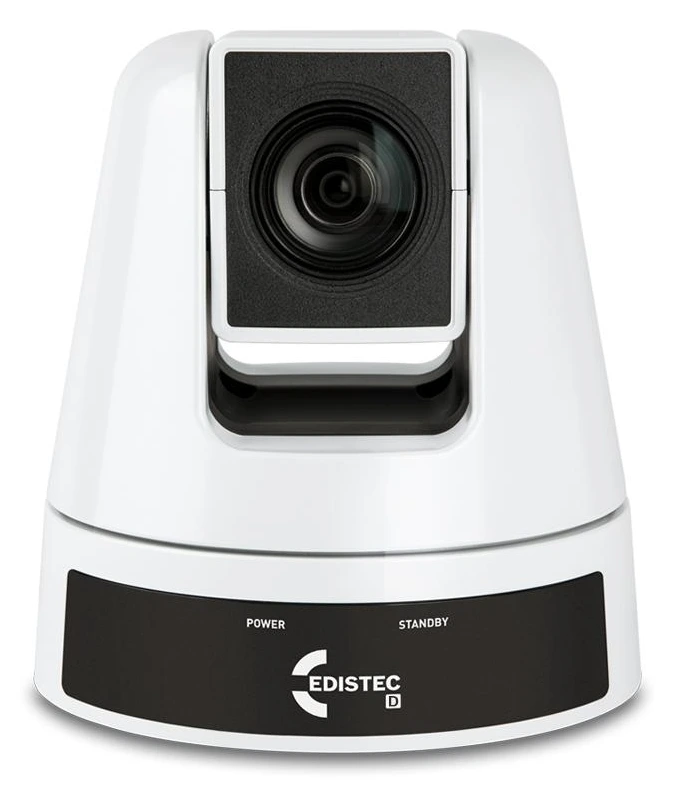

ED-D20은 카메라의 좌우·상하 움직임과 줌을 원격으로 조절하는 HD PTZ 카메라입니다. 20배 줌을 갖추고 있어 설치 위치에서 강단 전체와 인물을 담는 구도를 조절할 수 있습니다. 이 현장에는 1대를 벽부형 브래킷에 설치해 촬영 지점을 고정하고, 영상 배선과 제어 배선을 연결했습니다. 방송실에서 카메라 구도를 바꾸는 역할을 맡습니다.
칼라 ZU-EPC7000
ZU-EPC7000은 PTZ 카메라를 원격 조작하는 전용 컨트롤러입니다. 카메라가 촬영하는 방향과 구도를 다루는 장비로, 예배당으로 내보낼 영상을 고르는 스위처와 역할이 구분됩니다. 카메라가 벽면에 설치돼 있어도 운영자는 방송실의 제어 장비에서 촬영 방향을 조절할 수 있습니다. 현장 구성에는 ED-D20과 함께 1대를 사용했습니다.
에이브이매트릭스 VS0601

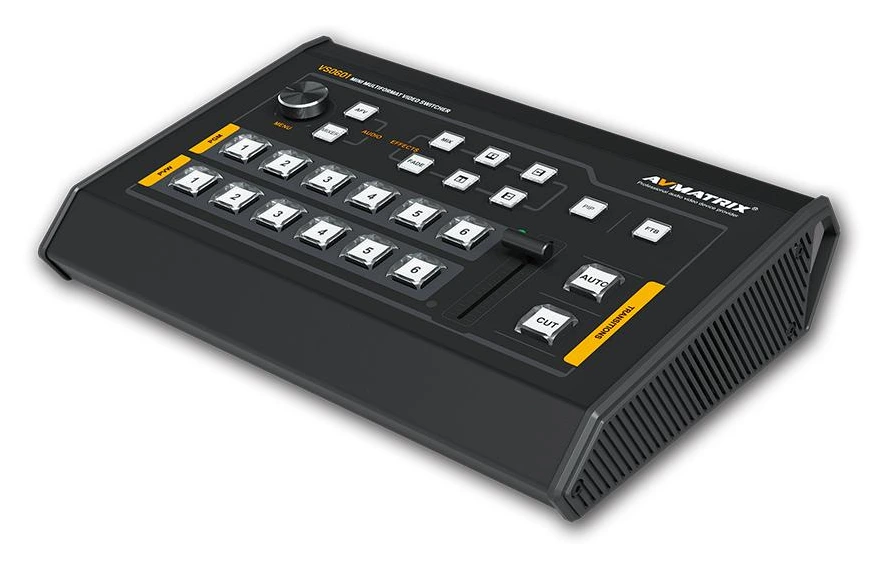

VS0601은 SDI 4입력과 HDMI 2입력을 갖춘 6채널 영상 스위처입니다. 카메라와 컴퓨터 등 서로 다른 영상 소스를 받아 출력할 화면을 선택하고, 외부 모니터에 여러 입력과 출력 상태를 함께 보여 줍니다. 본 현장에서는 방송실의 영상 전환 장비로 1대를 배치했습니다. 운영자는 멀티뷰 모니터에서 영상을 확인하면서 패널의 버튼과 전환 레버로 화면을 선택할 수 있습니다.
아이오데이타 GV-HUVC 제품에 대해 더 알아보기

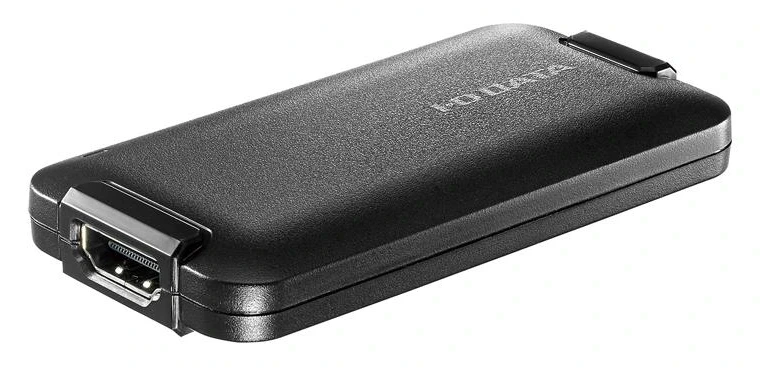

GV-HUVC는 HDMI 영상을 USB로 변환해 컴퓨터로 가져오는 캡처 장치입니다. UVC 방식으로 컴퓨터에서 카메라 장치처럼 인식하며, 외부 영상 장비의 출력을 PC에서 활용하는 연결을 맡습니다. 이번 구성에는 1대를 포함했습니다. 스위처가 화면을 선택한다면, 이 장비는 선택한 영상을 컴퓨터로 전달하는 역할입니다.
에이브이매트릭스 Mini SC1112 제품에 대해 더 알아보기
Mini SC1112는 SDI 영상을 HDMI로 변환하는 소형 컨버터입니다. SDI로 전달한 영상을 HDMI 입력을 사용하는 모니터나 TV에 연결할 때 사용합니다. 수서은혜교회에는 기본 구성 1대와 TV 모니터용 추가 1대를 포함했습니다. 영상 신호가 도착하는 지점에서 표시 장치의 입력에 맞춰 연결하는 장비입니다.
예배당 촬영 위치와 방송실 구성
예배당 뒤편에는 영상·음향 장비를 운용하는 공간이 있고, 객석 사이로 강단을 바라보는 촬영 동선이 이어집니다. 저희는 벽면에 PTZ 카메라를 고정하고, 방송실에서 제어와 영상 전환을 맡도록 연결했습니다. 카메라까지 영상 신호뿐 아니라 제어와 전원을 위한 배선도 함께 구성했습니다.
벽부형 카메라는 브래킷으로 벽면에 설치했습니다. 촬영 구도를 조절하는 일은 컨트롤러에서, 선택한 영상을 내보내는 일은 스위처에서 처리하도록 역할을 나눴습니다. PTZ를 사용하는 영상 구성에서는 카메라의 설치 위치와 줌 범위뿐 아니라 운영자가 어디서 조작할지도 함께 연결해야 합니다.
방송실에서 확인하고 예배당 화면으로 전달
방송실에는 VS0601과 24인치 프리뷰 모니터를 배치했습니다. 모니터는 멀티뷰 화면으로 입력 영상과 출력 상태를 확인하는 용도입니다. 여러 화면을 동시에 살피는 모니터링과 실제 송출할 화면의 선택을 한자리에서 다루도록 구성했습니다.
예배당 TV 쪽에는 SDI를 HDMI로 바꾸는 컨버터를 사용하고, 프로젝터 쪽에는 CON-S-HVA를 연결하는 구성입니다. 같은 영상을 전달하더라도 표시 장치의 입력에 맞는 변환 단계가 필요합니다. 현장에서는 기둥에 설치된 TV에 카메라 영상이 표시되는 상태를 확인했습니다.
이번 영상 구성
| 역할 | 장비 | 수량 |
|---|---|---|
| 원격 촬영 | 칼라 ED-D20 HD PTZ 카메라 | 1대 |
| 카메라 조작 | 칼라 ZU-EPC7000 | 1대 |
| 카메라 고정 | PTZ용 벽부형 브래킷 | 1개 |
| 영상 전환 | 에이브이매트릭스 VS0601 | 1대 |
| PC 영상 입력 | 아이오데이타 GV-HUVC | 1대 |
| 영상 확인 | LG 24인치 LED 모니터 | 1대 |
| SDI → HDMI 변환 | Mini SC1112 | 기본 1대·TV용 추가 1대 |
| 프로젝터 연결 | 칼라 CON-S-HVA | 1대 |
이번 구성의 핵심은 촬영·카메라 제어·영상 선택·표시 장치 연결을 하나의 흐름으로 묶는 데 있습니다. 벽면 카메라의 영상이 방송실 모니터와 예배당 TV에 표시되는 상태까지 확인했습니다.
교회 영상 시스템을 준비하신다면 예배당 전경과 강단까지의 거리, 현재 사용하는 카메라·TV·프로젝터 모델을 알려 주세요. 촬영 위치와 방송실 운용 방식, 기존 표시 장치까지 연결할 범위를 함께 살펴보겠습니다.
